Mako G G-192

Mako G
G-192

  • Teledyne e2v Sapphire CMOS Sensor
  • Umschaltbare Shutter Modi
  • Power over Ethernet
  • 60 fps @ full resolution

GigE Kamera mit Teledyne e2v CMOS Farbsensor

Die Mako G-192 ist eine 1.9 Megapixel GigE Industriekamera mit dem Teledyne e2v EV76C570 CMOS Sensor.

Mako Kameras haben denselben kompakten Formfaktor und die gleichen Befestigungspunkte wie viele Analogkameras. Alle Modelle haben PoE, drei optogekoppelte Ausgänge und 64 MByte Bildspeicher. Die Bildqualität profitiert von den präzise justierten Sensoren. Monochrome Mako-Kameras werden standardmäßig ohne Filter geliefert, Color-Kameras mit IRC Hoya C-5000 Filter.



Optionen:

  • Diverse IR Cut/Pass Filter, Schutzglas, diverse Objektivanschlüsse
  • Medical Design
Verfügbarkeit: Verfügbar
  • Spezifikationen
  • Features
  • Applikationen

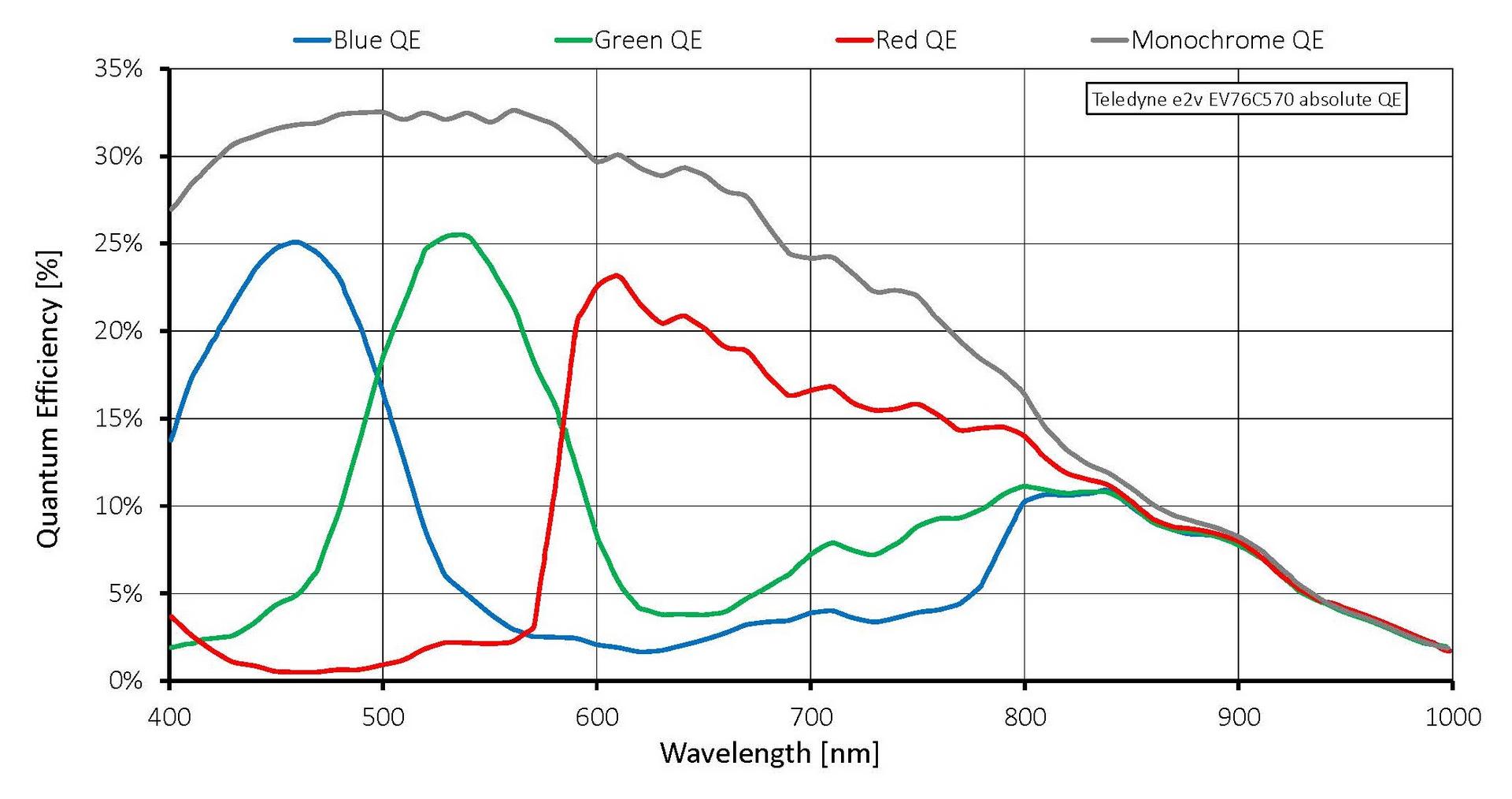

  • Quanteneffizienz
  • Downloads
  • Zubehör
Interface
IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE)
Auflösung
1600 (H) × 1200 (V)
Sensor
Teledyne e2v EV76C570
Sensortyp
CMOS
Sensorgröße
Type 1/1.8
Pixelgröße
4.5 µm × 4.5 µm
Objektivanschluss (Standard)
C-Mount
Max. Framerate (volle Auflösung)
60 fps
ADC
10 Bit
Bildzwischenspeicher (RAM)
64 MByte
Output
Bit-Tiefe
8/10 Bit
Monochrome Pixelformate
Mono8, Mono10
YUV Color-Pixelformate
YUV411Packed, YUV422Packed, YUV444Packed
RGB Color-Pixelformate
RGB8Packed, BGR8Packed
Raw Pixelformate
BayerGB8, BayerGB10
General purpose Inputs/Outputs (GPIOs)
Optogekoppelte I/Os
1 input, 3 outputs
Betriebsbedingungen/Abmessungen
Betriebstemperatur
+5 °C to +45 °C housing temperature
Spannungsversorgung
12 to 24 VDC; PoE
Leistungsaufnahme
2.1 W @ 12 VDC; 2.4 W PoE
Masse
80 g
Abmessungen (L × B × H in mm)
60.5 × 29.2 × 29.2 (inkl. Anschlüsse)
Konformität
CE: 2014/30/EU (EMC), 2011/65/EU (RoHS); FCC Class B; CAN ICES-003

Features zur Bildoptimierung:

  • Auto Gain (manuelle Gainsteuerung: 0 bis 24 dB; 1 dB Schritte)
  • Auto Belichtung (manuelle Belichtung: abhhängig vom Pixelformat)
  • Auto Weißabgleich (Color-Modelle)
  • Binning (1x1 and 2x2)
  • Farbton, Sättigung, Farbkorrektur (Color-Modelle)
  • Decimation
  • Gamma
  • 1 LUT (Look-Up Table)
  • Defektpixel-Maskierung
  • ROI, separates ROI für Auto Features
  • Bildspiegelung (X/Y)

Kamerakontroll-Features:

  • Event Channel
  • Chunk Daten
  • Speicherbare Benutzereinstellungen
  • StreamBytesPerSecond (einfache Bandbreitenkontrolle)
  • Stream Hold
  • Sync out Modi: Trigger ready, input, exposing, readout, imaging, strobe, GPO
  • Shutter Mode umschaltbar: Rolling, Global, GlobalReset
  • Kameratemperaturüberwachung (Mainboard)

Die Mako G-192 ist eine GigE-Industriekamera mit kompaktem Formfaktor und einem robusten Metallgehäuse. Sie eignet sich für alle gängigen Anwendungen in der Machine Vision:

  • Robotik
  • Qualitätskontrolle
  • Inspektion, Überwachung
  • Industrielle Bildverarbeitung
  • Machine Vision
  • Logistik
