- 포인트 클라우드 또는 Z맵 내 3D 객체 탐지
- 계량적 탐지 기준
- 임의 영역과의 호환성
- 크기, 방향, 면적, 부피 등 정밀한 3D 측정값 계산
- 객체 국소 지지 평면의 자동 추출
- 결과의 2D 및 3D 그래픽 디스플레이
- 모든 기능을 갖춘 대화형 데모 애플리케이션
설명

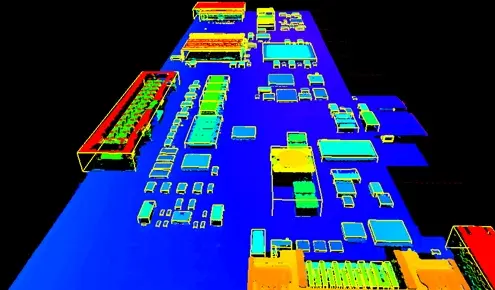

점 클라우드 및 Z맵에서의 3차원 객체 탐지
Easy3DObject는 포인트 클라우드 또는 Z맵 내의 객체를 탐지하기 위해 혁신적인 알고리즘을 사용합니다. 이 알고리즘은 크기와 형태에 관계없이 소형 및 대형 객체를 효율적으로 추출할 수 있습니다.

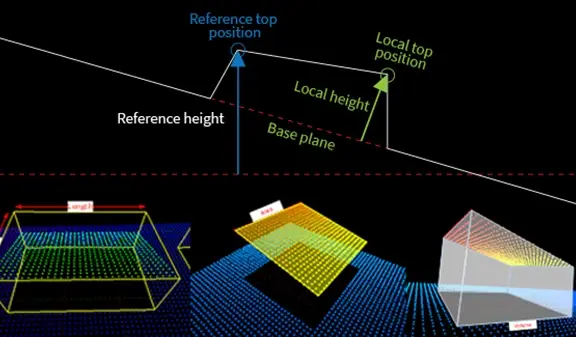

정밀한 3D 측정값 계산
Easy3DObject는 감지된 각 물체에 대해 3D 기하학적 측정을 계산합니다. 모든 측정값은 실제 세계 단위(밀리미터 또는 마이크론 등)로 표시됩니다. 이 값에는 물체의 길이, 너비, 높이, 방향 및 기울기 각도, 면적 및 부피가 포함됩니다. 이러한 측정값은 예를 들어 결과값을 기준값과 비교하는 방식으로 3D 검사를 수행하는 데 활용될 수 있습니다.
객체 국소 지지 평면의 자동 추출
Easy3DObject는 감지된 각 객체에 대해 로컬 지지 평면을 추출합니다. 이 평면은 높이, 상단 위치 또는 부피와 같은 다양한 계산의 기준점으로 사용됩니다. 이 과정에서 객체 주변 영역만을 활용함으로써 Easy3DObject는 곡면 또는 비평면 지지대를 가진 제품 검사에 강력한 도구로 작용합니다.

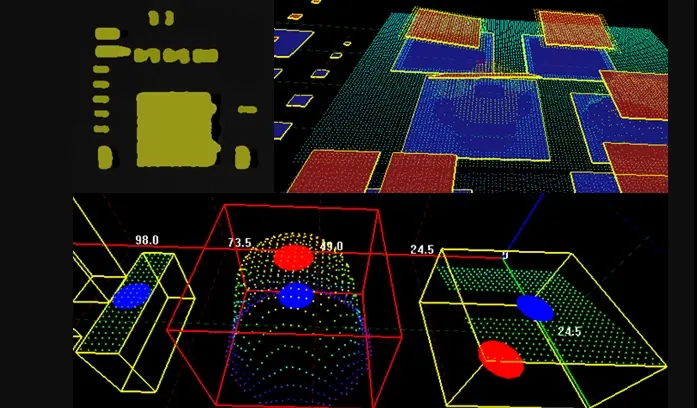

결과에 대한 2D 및 3D 그래픽 디스플레이
결과 객체 목록은 2D 및 3D 그래픽 환경에서 표시될 수 있습니다. 이미지 상에서는 객체를 경계 사각형, 평균 위치 또는 추출된 픽셀로 표시할 수 있습니다. 3D 뷰어에서는 객체를 경계 상자, 평면 또는 상단 위치로 표시합니다. 색상이나 불투명도와 같은 표시 속성은 사용자 정의가 가능합니다.
기타 혜택
네오 라이선싱 시스템
네오는 새로운 라이선싱 시스템입니다. 신뢰할 수 있고 최첨단이며, 이제 Open eVision 및 eGrabber 라이선스를 저장할 수 있습니다. 네오를 사용하면 라이선스를 활성화할 위치를 선택할 수 있습니다. 네오 동글에서 활성화하거나 네오 소프트웨어 컨테이너에서 활성화할 수 있습니다. 라이선스를 구매한 후 나중에 결정하면 됩니다.
네오 동글은 견고한 하드웨어를 제공하며 컴퓨터 간 이동이 가능합니다. 네오 소프트웨어 컨테이너는 전용 하드웨어가 필요하지 않으며, 활성화된 컴퓨터에 연결됩니다.
Neo는 자체 전용 Neo 라이선스 관리자를 함께 제공합니다. 이 관리자는 두 가지 형태로 제공됩니다: 직관적이고 사용하기 쉬운 그래픽 사용자 인터페이스(GUI)와 Neo 라이선싱 절차를 쉽게 자동화할 수 있는 명령줄 인터페이스(CLI)입니다.
Windows 및 Linux용 모든 Open eVision 라이브러리
- Microsoft Windows 11, 10 for x86-64 (64비트) 프로세서 아키텍처
- x86_64 시스템용 Microsoft Windows 11, 10 IoT Enterprise
- x86-64(64비트) 및 ARMv8-A(64비트) 프로세서 아키텍처용 Linux (glibc 버전 2.18 이상)

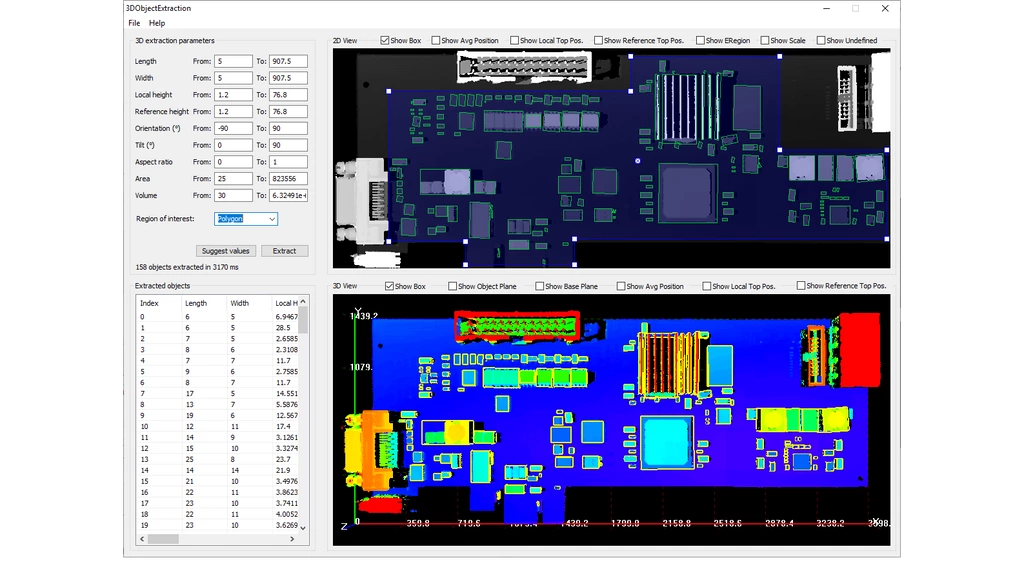

완전한 기능을 갖춘 대화형 데모 애플리케이션
Easy3DObject용 데모 애플리케이션이 완전한 소스 코드와 함께 제공됩니다. 해당 애플리케이션을 통해 사용자는 Easy3DObject 라이브러리의 모든 기능을 학습하고 실험할 수 있습니다. 또한 코드 스니펫을 생성하여 자신의 애플리케이션에 통합할 수 있습니다.

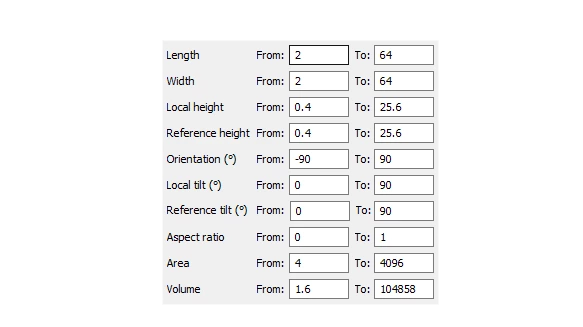

계량 감지 기준
3D 객체 탐지 알고리즘은 필요한 객체에만 집중하기 위해 여러 기하학적 기준을 사용합니다. 이러한 기준은 객체의 크기(길이, 너비, 높이), 각도(방향 및 기울기), 종횡비, 면적 및 부피입니다. 이러한 매개변수는 실제 세계 좌표 단위로 표현됩니다. 이러한 기준을 사용하여 사용자는 검사와 관련된 객체로 추출을 제한할 수 있습니다.
3D 센서와의 호환성
Easy3D 라이브러리는 Automation Technology, Azure Kinect, Benano, Heliotis, IDS Ensenso, Intel Realsense, Lucid Helios, LMI Gocator, Mech-Mind, Nerian Ruby, Photoneo PhoXi, Shenzhen SinceVision (SSZN), Zivid 등 타사 3D 센서의 데이터를 가져올 수 있습니다. 포인트 클라우드와 Z맵을 효율적으로 관리하여 3D 처리 및 분석을 수행할 수 있습니다.
Open eVision 3D Studio
Open eVision 3D Studio는 Open eVision의 3D 평가 및 프로토타이핑 애플리케이션 도구입니다. Open eVision
3D Studio 애플리케이션은 Coaxlink Quad 3D-LLE 프레임 그래버와 Easy3D 및 Easy3DLaserLine 라이브러리를 사용하여 단일 및 이중 3D 레이저 라인 검사 시스템의 구성을 획기적으로 간소화합니다.
Open eVision 3D Studio는 무료이며 라이선스가 필요하지 않습니다.
Software
- Host PC Operating System
-
Open eVision is a set of 64-bit libraries that require an Intel compatible processor with the SSE4 instruction set or an ARMv8-A compatible processor.
Open eVision can be used on the following operating systems:
Microsoft Windows 11, 10 for x86-64 (64-bit) processor architecture
Microsoft Windows 11, 10 IoT Enterprise for x86-64 systems
Linux for x86-64 (64-bit) and ARMv8-A (64-bit) processor architectures with a glibc version greater or equal to 2.18
Remote connections
Remote connections are allowed using remote desktop, TeamViewer or any other similar software.
Virtual machines
Virtual machines are supported. Microsoft Hyper-V, Oracle VirtualBox and libvirt hypervisors have been successfully tested.
Only the Neo Licensing System is compatible with virtualization.
Minimum requirements:
2 GB RAM to run an Open eVision application
8 GB RAM to compile an Open eVision application
Between 100 MB and 2 GB free hard disk space for libraries, depending on selected options.
- APIs
-
Supported programming languages :
The Open eVision libraries and tools support C++, Python and the programming languages compatible with the .NET (C#, VB.NET)
C++ requirements: A compiler compatible with the C++ 11 standard is required to use Open eVision
Python requirements: Python 3.11 or later is required to use the Python bindings for Open eVision
.NET requirements: .NET framework 4.8 (or later) or the .NET platform 6.0 (or later) are supported
Supported Integrated Development Environments:
Microsoft Visual Studio 2017 (C++, C#, VB .NET, C++/CLI)
Microsoft Visual Studio 2019 (C++, C#, VB .NET, C++/CLI)
Microsoft Visual Studio 2022 (C++, C#, VB .NET, C++/CLI)
QtCreator 4.15 with Qt 5.12
Ordering Information
- Product status
-
Released
- Product code - Description
-
PC4183 Open Easy3DObject for USB dongle
PC4333 Open eVision Easy3DObject
- Included libraries
-
Easy3D
Easy3DObject
- Related products
-
PC6512 eVision/Open eVision USB Dongle (empty)
PC6514 Neo USB Dongle (empty)
