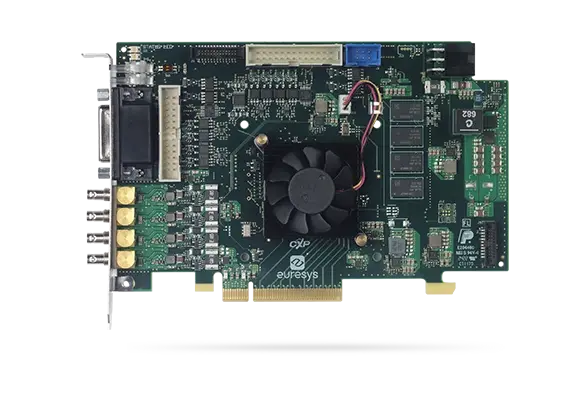

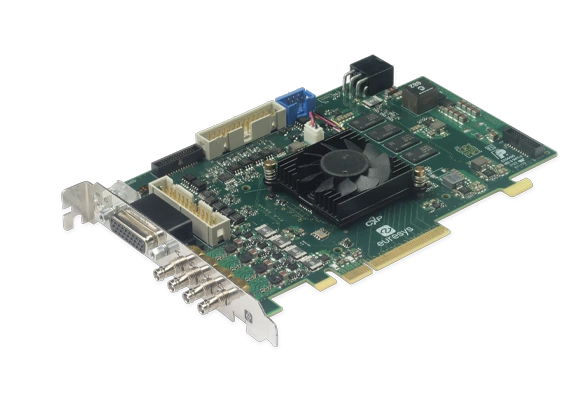

Koaxialkabel Quad CXP-12 Value

- Vier CoaXPress CXP-12-Anschlüsse: 5.000 MB/s Kamerabandbreite
- PCIe 3.0 (Gen 3) x8-Bus: 6.700 MB/s Busbandbreite
- Funktionsreiche Ausstattung mit 20 digitalen E/A-Leitungen
- Umfangreiche Kamerasteuerungsfunktionen
- Memento-Ereignisprotokollierungstool

Unterstützung für lange Kabel

- 40 Meter bei CXP-12-Geschwindigkeit (12,5 Gbit/s)
- 72 Meter bei CXP-6-Geschwindigkeit (6,25 Gbit/s)
- 100 Meter bei CXP-3-Geschwindigkeit (3 Gbit/s)

Line-Scan-Triggerfunktionen

Die Framegrabber von Allied Vision bieten zahlreiche Funktionen zur Synchronisierung von Zeilenkameras oder 1D-Kameras, Sensoren und Beleuchtungssteuerungen. Framegrabber können die Abtastrate der Kamera auf Grundlage der von einem Bewegungsencoder empfangenen Signale steuern.

Sie unterstützen sowohl das kontinuierliche Scannen von Bahnen (zur Inspektion unendlicher, sich kontinuierlich bewegender Oberflächen ohne Verlust einer einzigen Zeile) als auch das Scannen diskreter Objekte (zur Erfassung des Bildes von Objekten, die sich vor der Kamera bewegen).

Fähigkeiten zur Auslösung von Flächenabtastungen

Die Framegrabber von Allied Vision bieten zahlreiche Funktionen zur Synchronisierung von Flächenkameras oder 2D-Kameras, Sensoren und Beleuchtungssteuerungen für stationäre oder bewegliche Objekte im Sichtfeld oder für bewegliche Kameras.

Vorteile

Kompatibel mit eGrabber

- eGrabber Studio: Die neue interaktive Bewertungs- und Demonstrationsanwendung von eGrabber
- GenICam Browser: Eine Anwendung, die Zugriff auf die GenICam-Funktionen bietet, die von den GenTL-Produzenten bereitgestellt werden
- GenTL Console: Ein Befehlszeilentool, das Zugriff auf die Funktionen und Befehle des Euresys GenTL Producer bietet

PCIe 3.0 (Gen 3) x8-Bus

7.800 MB/s maximale Busbandbreite
6.700 MB/s nachhaltige Busbandbreite

Kompatibel mit GenICam

Einschließlich Unterstützung für:

- GenApi
- Die Standard-Namenskonvention für Funktionen (SFNC)
- GenTL

Stromversorgung über CoaXPress

- Versorgen Sie Ihre Kamera mit bis zu 17W pro Kanal bei 24 VDC mit automatischer Geräteerkennung, Messung und Überlastschutz.
- Es ist eine Gesamt- und pro Kanal-Spannungs- und Strommessung möglich, was eine Validierung und Überwachung von Leistungsabweichungen ermöglicht.

Verwenden Sie Standard-Koaxialkabel

- Ein einziges kostengünstiges Kabel für Datenübertragung, Kamerasteuerung, Auslösung und Stromversorgung
- Höchste Zuverlässigkeit und Flexibilität, funktioniert auch unter härtesten Bedingungen

Micro-BNC (HD-BNC™)-Steckverbinder für zuverlässige Verbindungen

- Zuverlässige Push-and-Turn-Verriegelung mit Bajonettverschluss
- Ermöglicht schnelles und einfaches Anschließen und Trennen

Memento-Ereignisprotokollierungstool

- Memento ist ein fortschrittliches Entwicklungs- und Debugging-Tool für Coaxlink- und Grablink-Karten.
- Memento zeichnet ein genaues Protokoll aller Ereignisse auf, die mit der Kamera, dem Framegrabber und seinem Software Treiber sowie der Anwendung zusammenhängen.
- Es bietet dem Entwickler eine präzise Zeitleiste mit zeitgestempelten Ereignissen sowie Kontextinformationen und einer Logikanalysatoransicht.
- Es bietet wertvolle Unterstützung bei der Anwendungsentwicklung und Fehlerbehebung sowie beim Maschinenbetrieb.

Schließen Sie bis zu 4 Kameras an eine einzige Coaxlink-Karte an.

Direkte GPU-Übertragung

- Beispielprogramme für AMD DirectGMA und NVIDIA (CUDA) verfügbar.
- Die direkte GPU-Übertragung eliminiert unnötige Kopien im Systemspeicher, senkt die CPU-Auslastung und reduziert die Latenz, was zu einer deutlichen Leistungssteigerung bei den Datenübertragungszeiten für Anwendungen führt.
- Die direkte Erfassung von Bilddaten im GPU-Speicher ist mit AMD DirectGMA möglich. Kompatibel mit AMD FirePro W5x00 und höher sowie allen Produkten der AMD FirePro S-Serie.

Hochleistungs-DMA (Direkter Speicherzugriff)

- Direkte Übertragung in vom Benutzer zugewiesenen Speicher
- Hardware-Unterstützung für Scatter-Gather

C2C-Link-Kamerasynchronisation

Ermöglicht die genaue Synchronisierung mehrerer Flächenkameras oder line-scan Kameras

- mit derselben Karte
- mit verschiedenen Karten im selben PC
- mit verschiedenen Karten in verschiedenen PCs

Software Treiber für Windows, Linux und macOS verfügbar

Einschließlich Unterstützung für Intel 64-Bit-Plattformen sowie ARM 64-Bit-Plattformen.

Einfügen von Zeilenabtastungs-Metadaten

Wenn diese Funktion aktiviert ist, werden neben den Bilddaten auch Metadaten aufgezeichnet. Zeilenmetadaten werden bei jeder erfassten Bildzeile erfasst. Puffermetadaten werden nur erfasst, wenn die erste Bildzeile eines Puffers erfasst wird. Die Metadaten bestehen aus einer konfigurierbaren Reihe von Allzweck-Ereigniszählern, Quadratur-Encoder-Positionszählern und/oder E/A-Leitungsstatus. Diese Funktion ermöglicht es Zeilenabtastungsanwendungen, Bilddaten mit Systemereignissen, einschließlich Bewegungsencoder-Positionen, zu korrelieren.

Flexibler Betrieb der Zeilenkamera mit dem Frequenzwandler

Der Rat konverter ist ein intelligenter, programmierbarer Frequenzmultiplikator/-teiler.
In Verbindung mit Bewegungsencodern und Zeilenkameras ermöglicht er dem Benutzer die Auswahl des Seitenverhältnisses der Pixel im Bild.
Er bietet eine Möglichkeit, die Erfassungskette zu kalibrieren, um auf einfache Weise quadratische Pixel (Seitenverhältnis 1:1) zu erzielen.

eGrabber

Entdecken Sie unsere Frame Grabber-Software

Herunterladen

Brauchen Sie Hilfe?

Technische Dokumentation für CoaXPress- und Camera Link-Framegrabber finden

Dokumentation & Downloads

Mechanical

Form factor

PCI Express card

Format

Standard profile, half length, 8-lane PCI Express card

Cooling method

Air cooling, fan-cooled heatsink

Mounting

For insertion in a standard height, 8-lane or higher, PCI Express card slot

Connectors

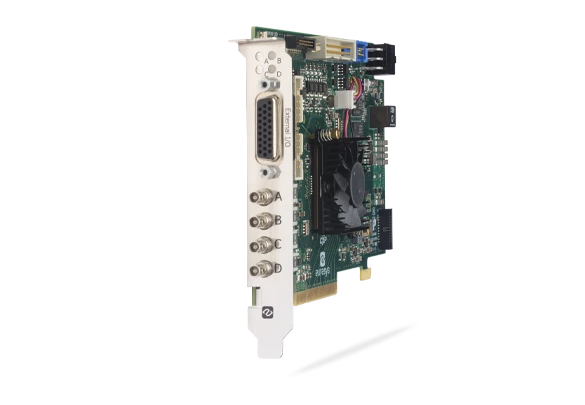

'A B C D' on card bracket:

4 x Micro-BNC 75 Ohms coaxial receptacles

CoaXPress Host Interface

'EXTERNAL I/O' on card bracket:

26-pin 3-row high-density D-Sub female socket with UNC4-40 jack socket screws

I/O lines and I/O power output

'INTERNAL I/O 1' on printed circuit board:

26-pin 2-row 0.1" pitch pin header with shrouding

I/O lines and I/O power output

'INTERNAL I/O 2' on printed circuit board:

26-pin 2-row 0.1" pitch pin header with shrouding

I/O lines and I/O power output

'I/O EXTENSION' on printed circuit board:

26-pin 2-row 0.05" pitch pin header with shrouding

I/O extension cable socket

'C2C-LINK' on printed circuit board:

6-pin 2-row 0.1" pitch pin header with shrouding

Card-to-card link

'AUXILIARY POWER INPUT' on printed circuit board:

6-pin PEG power socket

12 V DC power input for PoCXP and I/O power output

LED indicators

'A', 'B', 'C', 'D' on bracket:

Bi-color red/green LEDs

CoaXPress Host connector indicator

'FPGA STATUS LAMP' on PCB:

Bi-color red/green LED

FPGA status indicator

'BOARD STATUS LAMP' on PCB:

Bi-color red/green LED

Board status indicator

Switches

'RECOVERY' on PCB:

3-pin 1-row 0.1" header or 2-way DIP switch

Firmware emergency recovery

Dimensions

PCB L x H: 167.65 mm x 111.15 mm [6.6 in x 4.38 in]

Weight

Net weight: 187 g [6.6 oz]

Gross weight: 287 g [10.1 oz]

Host Bus

Standard

PCI Express 3.0

Link width

8 lanes

1 lane, 2 lanes or 4 lanes with reduced performance

Link speed

8.0 GT/s (PCIe 3.0)

5.0 GT/s (PCIe 2.0) with reduced performance

Maximum payload size

512 bytes

DMA

32- and 64-bit

Peak delivery bandwidth

7,800 MB/s

Effective (sustained) delivery bandwidth

6,700 MB/s (Host PC motherboard dependent)

Power consumption

Typ. 16.7 W (3.3 W @ +3.3V, 13.4 W @ +12V), excluding camera and I/O power output

Camera Inputs

Camera interface standard

CoaXPress

Interface standard(s)

CoaXPress 1.0, 1.1, 1.1.1, 2.0 and 2.1

Maximum link speed

CXP-12

Maximum link width

4 connections

Camera powering

PoCXP

Connectors

Four micro-BNC 75 Ohms (also known as HD-BNC™) CXP-12

Status LEDs

One CoaXPress Host connection status LED per connection

Number of cameras

Area-scan cameras:

One 1- or 2- or 4-connection camera

Two 1- or 2-connection cameras

Four 1-connection cameras

Line-scan cameras:

One 1- or 2- or 4-connection camera

Two 1- or 2-connection cameras

Four 1-connection cameras

Maximum number of cameras

Line-scan cameras supported

Yes

Maximum aggregated camera data transfer rate

50 Gbps (5,000 MB/s)

Supported CXP down-connection speeds

1.25 Gbps (CXP-1), 2.5 Gbps (CXP-2), 3.125 Gbps (CXP-3), 5 Gbps (CXP-5), 6.25 Gbps (CXP-6), 10.0 Gbps (CXP-10), and 12.5 Gbps (CXP-12)

Supported CXP up-connection speeds

Low-speed 20.83... Mbps (CXP-1 to CXP-6)

Low-speed 41.66... Mbps (CXP-10, CXP-12)

Number of CXP data streams (per camera)

1 data stream per camera

Maximum CXP stream packet size

16,384 bytes

PoCXP (Power over CoaXPress)

PoCXP Safe Power:

17 W of 24V DC regulated power per CoaXPress connector

PoCXP Device detection and automatic power-on

Overload and short-circuit protections

On-board 12V to 24V DC/DC converter

A +12V power source must be connected to the AUXILIARY POWER INPUT connector using a 6-pin PEG cable

Camera types

Area-scan cameras:

Grayscale and color (YCbCr, YUV, RGB and Bayer CFA)

Single-tap (1X-1Y) progressive-scan

Two-tap (1X-2YE) on two distinct data streams ( '1-camera' firmware variant only)

Line-scan cameras and contact imaging sensors:

Grayscale and color RGB

Camera pixel formats supported

Mono8, Mono10, Mono12, Mono14, Mono16

BayerXX8, BayerXX10, BayerXX12, BayerXX14, BayerXX16 where XX = GR, RG, GB, or BG

RGB8, RGB10, RGB12, RGB14, RGB16

RGBA8, RGBA10, RGBA12, RGBA14, RGBA16

YCbCr601_422_8, YCbCr601_422_10

YCbCr709_422_8, YCbCr709_422_10

YUV422_8, YUV422_10

Raw

Area Scan Camera Control

Trigger

Precise control of asynchronous reset cameras, with exposure control.

Support of camera exposure/readout overlap.

Support of external hardware trigger, with optional delay and trigger decimation.

Strobe

Accurate control of the strobe position for strobed light sources.

Support of early and late strobe pulses.

Line Scan Camera Control

Scan/page trigger

Precise control of start-of-scan and end-of-scan triggers.

Support of external hardware trigger, with optional delay.

Support of infinite acquisition, without missing line, for web inspection applications.

Line trigger

Support for quadrature motion encoders, with programmable noise filters, selection of acquisition direction and backward motion compensation.

Rate Converter tool for fine control of the pixel aspect ratio: Rate Conversion Ratio in the range 0.001 to 1000 with an accuracy better than 0.1%.

Rate Divider tool

Line strobe

Accurate control of the strobe position for strobed light sources.

On-Board Processing

On-board memory

4 GB

Image data stream processing

Unpacking of 10-/12-/14-bit to 16-bit with selectable justification to LSb or MSb

Optional swap of R and B components

Little endian conversion

Flat-field correction

Only available with the '1-camera' firmware variant

Input LUT (Lookup Table)

Monochrome 8-bit to 8-bit transformation

Monochrome 10-bit to 8-, 10- or 16-bit transformations

Monochrome 12-bit to 8-, 12- or 16-bit transformations

Bayer CFA to RGB decoder

'1-camera' firmware variant:

3x3 linear interpolation method

3x3 median-based interpolation method

Pixel binning

TBD

Data stream statistics

Measurement of:

Frame rate (Area-scan only)

Line rate

Data rate

Configurable averaging interval

Event signaling and counting

The application software can be notified of the occurrence of various events:

Standard event: the EVENT_NEW_BUFFER event notifies the application of newly filled buffers

A large set of custom events

Custom events sources:

I/O Toolbox events

Camera and Illumination control events

CoaXPress data stream events

CoaXPress host interface events

Each custom event is associated with a 32-bit counter that counts the number of occurrences

The last three 32-bit context data words of the event context data can be configured with event-specific context data:

Event-specific data

State of all System I/O lines sampled at the event occurrence time

Value of any event counter

General Purpose I/O

Number of lines

20 I/O lines:

4 differential inputs (DIN)

4 singled-ended TTL inputs/outputs (TTLIO)

8 isolated inputs (IIN)

4 isolated outputs (IOUT)

NOTE: The number of I/O lines can be extended using I/O modules attached to the I/O EXTENSION connector.

Usage

Any I/O input lines can be used by any LIN tool of the I/O Toolbox

Selected pairs of I/O input lines can be used by any QDC tool of the I/O toolbox to decode A/B signals of a motion encoder

Electrical specifications

DIN: High-speed differential inputs, up to 5 MHz, compatible with ANSI/EIA/TIA-422/485 differential line drivers and complementary TTL drivers

TTLIO: High-speed 5V-compliant TTL inputs or LVTTL outputs, compatible with totem-pole LVTTL, TTL, 5V CMOS drivers or LVTTL, TTL, 3V CMOS receivers

IIN: 200 kHz isolated current-sense input with wide voltage input range up to 30V, compatible with totem-pole (push-pull) HTL drivers, 5V TTL/RS-422 differential line drivers, 5V CMOS drivers, potential free contacts, solid-state relays and opto-couplers

IOUT: Isolated contact outputs compatible with 30V / 100mA loads

NOTE: IIN and IOUT lines provide a functional isolation grade for the circuit technical protection. It does not provide an isolation that can protect a human being from electrical shock!

Filter control

Glitch removal filter available on all System I/O input lines

Configurable filter delay:

Custom value

Fixed values for DIN and TTLIO lines: 50 ns, 100 ns, 200 ns, 500 ns, 1 µs

Fixed values for IIN lines: 500 ns, 1 µs, 2 µs, 5 µs, 10 µs

Polarity control

Yes

Power output

Non-isolated, +12V, 1A, with electronic fuse protection

I/O Toolbox tools

The I/O Toolbox is a configurable interconnection of tools that generates events (usually triggers):

Line Input tool (LIN): edge detector delivering events on rising or falling edges of any selected input line.

Quadrature Decoder tool (QDC): a composite tool including:

A quadrature edge detector delivering events on selected transitions of selected pairs of input lines.

An optional backward motion compensator for clean line-scan image acquisition when the motion is unstable.

A 32-bit up/down counter for delivering a position value.

Device Link Trigger tool (DLT): delivers an event on reception of a valid high-speed CoaXPress 2.0 connection trigger packet message from the remote device.

User Actions Scheduler tool (UAS): to delegate the execution of 'User Actions' at a scheduled time or encoder position. Possible user actions include setting low/high/toggle any bit of the User Output Register or generation of any User Events.

Delay tool (DEL): to delay up to 16 events from one or two I/O toolbox event sources, by a programmable time or number of motion encoder ticks (any QDC events).

Divider tool (DIV): to generate an event every nth input events from any I/O toolbox event source.

Multiplier/divider tool (MDV): to generate m events every d input events from any I/O toolbox event source.

The 'Input Tools' (LIN, QDC, DLT and UAS) can be further processed by the 'Event Tools' (DEL, DIV and MDV) to generate any of the following "trigger" events:

The "cycle trigger" of the Camera and Illumination controller

The "cycle sequence trigger" of the Camera and Illumination controller

The "start-of-scan trigger" of the Acquisition Controller (line-scan only)

The "end-of-scan trigger" of the Acquisition Controller (line-scan only)

I/O Toolbox composition

Determined by the selected firmware variant:

'1-camera': 8 LIN, 1 QDC, 2 DLT, 1 UAS, 2 DEL, 1 DIV, 1 MDV, 2 C2C

'2-camera': 8 LIN, 1 QDC, 4 DLT, 1 UAS, 2 DEL, 1 DIV, 1 MDV, 2 C2C

'4-camera': 8 LIN, 4 QDC, 8 DLT, 1 UAS, 2 DEL, 4 DIV, 4 MDV, 2 C2C

'1-camera, line-scan': 8 LIN, 1 QDC, 2 DLT, 1 UAS, 2 DEL, 1 DIV, 1 MDV, 3 C2C

'2-camera, line-scan': 8 LIN, 2 QDC, 4 DLT, 1 UAS, 2 DEL, 2 DIV, 2 MDV, 3 C2C

'4-camera, line-scan': 8 LIN, 4 QDC, 8 DLT, 1 UAS, 4 DEL, 4 DIV, 4 MDV, 3 C2C

C2C Link

Description

Accurate synchronization of the trigger and the start-of-exposure of multiple grabber-controlled area-scan cameras.

Accurate synchronization of the start-of-cycle, start-of-scan and end-of-scan of multiple grabber-controlled line-scan cameras.

Specification

C2C-Link synchronizes cameras connected to:

the same card

to different cards in the same PC (requires an accessory cable such as the "3303 C2C-Link Ribbon Cable" or a custom-made C2C-Link cable)

to different cards in different PCs (requires one "1636 InterPC C2C-Link Adapter" for each PC and one RJ 45 CAT 5 STP straight LAN cable for each adapter but the last one)

Maximum distance:

120 cm inside a PC

1200 m cumulated adapter to adapter cable length

Maximum trigger rate:

2.5 MHz for configurations using a single PC, or up to 10 PCs and 100 m total C2C-Link cable length

200 kHz for configurations up to 32 PCs and 1200m total C2C-Link cable length

Trigger propagation delay from master to slave devices:

Less than 10 ns for cameras on the same card or on different cards in the same PC

Less than 265 ns for cameras on different cards in different PCs (3 PCs and 40m total C2C-Link cable length)

Software

Driver name

eGrabber

First release

eGrabber 23.08

Current release

eGrabber 25.12

Host PC Operating System

Microsoft Windows 11, 10 for x86-64 (64-bit) processor architecture

Linux for x86-64 (64-bit) and AArch64 (64-bit) processor architectures

macOS for x86-64 (64-bit) and AArch64 (64-bit) processor architectures

APIs

EGrabber class, with C++ and .NET APIs: .NET assembly designed to be used with development environments compatible with .NET frameworks version 4.6 or higher

GenICam GenTL producer libraries compatible with C/C++ compilers:

'x86_64' dynamic library designed to be used with ISO-compliant C/C++ compilers for the development of x86-64 (64-bit) applications

'aarch64' dynamic library designed to be used with ISO-compliant C/C++ compilers for the development of AArch64 (64-bit) applications

Memento supported

Yes

Environmental

Operating ambient air temperature: 0°C to +55°C / +32°F to +131°F
Operating ambient air humidity: 10% to 90% RH non-condensing
Storage ambient air temperature: -20°C to +70°C/ -4°F to +158°F
Storage ambient air humidity: 10% to 90% RH non-condensing

Certifications

EMC standards

European Council EMC Directive 2014/30/EU

United States FCC CFR Title 47 Part 15B

EMC - Emission

EN 55032:2015 / CISPR 32:2012 Class B

FCC CFR Title 47 Part 15B Class B

EMC - Immunity

EN 55024:2010 / CISPR 24:2010

EN 55035:2017 / CISPR 35:2016

EN 61000-4-2:2009

EN 61000-4-3:2006

EN 61000-4-4:2004

EN 61000-4-6:2014

KC Certification

Korean Radio Waves Act, Article 58-2, Clause 3

Flammability

PCB compliant with UL 94 V-0

RoHS

European Union Directive 2015/863 (ROHS3)

REACH

European Union Regulation 1907/2006

WEEE

Must be disposed of separately from normal household waste and must be recycled according to local regulations

Ordering Information

Product status

Released

Product code - Description

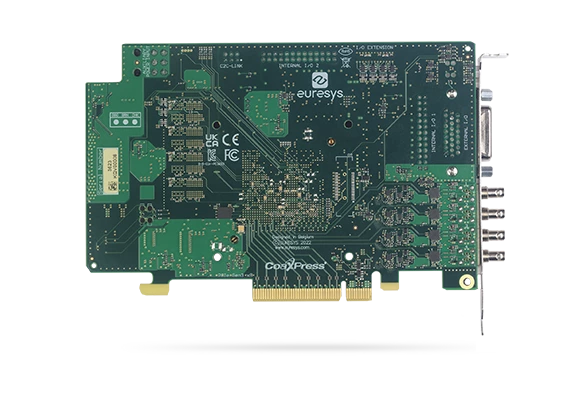

PC3623 Coaxlink Quad CXP-12 Value

Related products

PC1625 DB25F I/O Adapter Cable

PC1636 InterPC C2C-Link Adapter

PC3303 C2C-Link Ribbon Cable

PC3304 HD26F I/O Adapter Cable

Wählen Sie Ihre Sprache

Unterstützung für lange Kabel

Line-Scan-Triggerfunktionen

Fähigkeiten zur Auslösung von Flächenabtastungen

Vorteile

Kompatibel mit eGrabber

PCIe 3.0 (Gen 3) x8-Bus

Kompatibel mit GenICam

Stromversorgung über CoaXPress

Verwenden Sie Standard-Koaxialkabel

Micro-BNC (HD-BNC™)-Steckverbinder für zuverlässige Verbindungen

Memento-Ereignisprotokollierungstool

Schließen Sie bis zu 4 Kameras an eine einzige Coaxlink-Karte an.

Direkte GPU-Übertragung

Hochleistungs-DMA (Direkter Speicherzugriff)

C2C-Link-Kamerasynchronisation

Software Treiber für Windows, Linux und macOS verfügbar

Einfügen von Zeilenabtastungs-Metadaten

Flexibler Betrieb der Zeilenkamera mit dem Frequenzwandler

eGrabber

Brauchen Sie Hilfe?

Mechanical

Host Bus

Camera Inputs

Area Scan Camera Control

Line Scan Camera Control

On-Board Processing

General Purpose I/O

C2C Link

Software

Environmental

Certifications

Ordering Information

PC3623-T Coaxlink Quad CXP-12 Value
