Hochempfindliche Kameras für die spektrale Bildgebung über viele Wellenlängen hinweg

Die Eigenschaften eines Materials aufdecken

Erfassen Sie detaillierte Spektraldaten mit Industriekameras für anspruchsvolle Bildgebungsanwendungen. Verbessern Sie die Inspektion des Materials, die Qualitätskontrolle und die wissenschaftliche Analyse.

Herausforderungen und Trends

Bilder bei verschiedenen Wellenlängen aufnehmen

Um detaillierte Spektraldaten von einem Objekt oder einer Szene zu erfassen, muss das Sensorsystem über den gesamten Spektralbereich hinweg eine gleichbleibend hohe Quanteneffizienz liefern. Die Auswahl der relevantesten Spektralbänder für die jeweilige Materialanalyseanwendung kann eine Herausforderung darstellen.

Umgang mit hohen Datenmengen

Hyperspektralbilder können Hunderte von Spektralbändern enthalten, was zu enormen Datenmengen (Gigabyte pro Bild) führt. Die effiziente Speicherung und Übertragung solcher Daten ist insbesondere in Echtzeitsystemen (z. B. UAVs) schwierig.

Kosten und Leistungsanforderungen in Einklang bringen

Hochauflösende Spektralsensoren sind teuer. Je nachdem, wie viele Wellenlängenbereiche erforderlich sind, muss entweder hyperspektrale oder multispektrale Bildgebung in Betracht gezogen werden, um die Gesamtkosten zu senken.

Anwendungen

Materialidentifizierung und -klassifizierung

Durch die Analyse ihrer einzigartigen spektralen Signaturen lassen sich verschiedene Materialien genau klassifizieren, von der Kartierung von Mineralien in der Geologie bis hin zur Sortierung von Abfällen für ein effizientes Recycling.

Medizinische Bildgebung

Die Spektralbildgebung wird in medizinischen Anwendungen wie der Krebserkennung auf der Grundlage ihrer einzigartigen spektralen Signaturen, der Gewebeanalyse und der Krankheitsdiagnose eingesetzt.

Hyperspektrale Bildgebung (HSI)

Jedes Pixel enthält ein vollständiges Spektrum, und alle Bilder zusammen bilden einen HSI-Bilddatenwürfel, der eine detaillierte Analyse und Identifizierung von Materialien ermöglicht.

Multispektrale Bildgebung (MSI)

Wenn die spektralen Eigenschaften eines zu identifizierenden Objekts bekannt sind, reicht es oft aus, weniger Spektralbänder zu verwenden, um die Systemkosten zu senken und die Prozesse zu beschleunigen.

Technische Anforderungen

Hohe, aber gleichmäßige Quanteneffizienz über den gesamten Spektralbereich für multispektrale Bildgebung
Homogene Intensitätsverteilung der Pixel, die dasselbe Spektralband erfassen
Auswahl mehrerer ROI für Push-Broom-Zeilenabtastung HSI-Systeme, um die Datenmenge zu reduzieren und die Signalverarbeitung zu vereinfachen
Hohe Auflösung für multispektrale Bildgebungssysteme unter Verwendung von Filtern, die die Gesamtauflösung des Spektralbildes reduzieren
Thermoelektrische Kühlung (TECs) zur Reduzierung von Dunkelstrom-induziertem Rauschen und zur Aufrechterhaltung eines hohen SNR

Die richtige Kamera

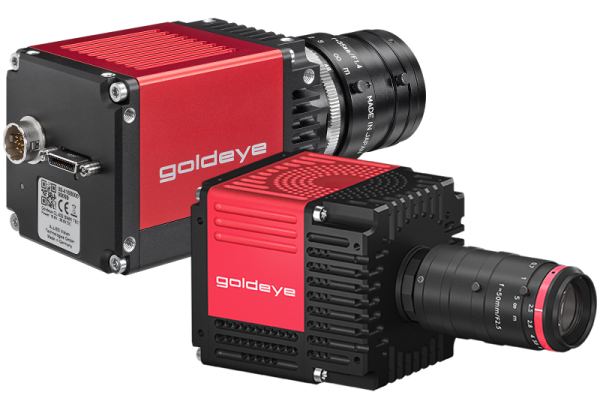

Goldeye CL-008 XSWIR 1.9 TEC2

Goldeye CL-008 XSWIR 1.9 TEC2 mit FPA 320 × 256 | 30 µm | Extended Range InGaAs läuft mit 344 Bildern pro Sekunde bei einer Auflösung von 0,1 MP.

Empfindlich von 900 nm bis 1.900 nm
CameraLink-Schnittstelle
Einstufiger thermoelektrischer Kühler (TEC)
Geringes Rauschen, hohe Linearität und Dynamikbereich
Siehe Goldeye CL-Kameraserie

Goldeye G-034 XSWIR 2.2 TEC2

Goldeye G-034 XSWIR 2.2 TEC2 mit FPA 636 × 508 | 15 µm | Extended Range InGaAs läuft mit 303 Bildern pro Sekunde bei einer Auflösung von 0,3 MP.

Empfindlich von 900 nm bis 2.200 nm
GigE Vision-Schnittstelle
Zweistufiger thermoelektrischer Kühler (TEC2)
Geringes Rauschen, hohe Linearität und Dynamikbereich
Siehe Goldeye-Kameraserie

Alvium U-030 VSWIR

Alvium U-030 VSWIR mit Sony IMX991 | InGaAs läuft mit 249 Bildern pro Sekunde bei einer Auflösung von 0,3 MP.

Empfindlich von 400 nm bis 1.700 nm
USB3 Vision-Schnittstelle
Entwickelt für Systeme mit geringem Stromverbrauch oder sogar batteriebetriebene Systeme
Bareboard-Varianten verfügbar
Siehe Alvium U-Kameraserie
