- 정규화된 상관관계를 이용한 패턴 매칭
- 서브픽셀 정확도
- 회전 및 크기 조정 지원
- 다중 패턴 발생 감지
- 그레이스케일 및 컬러 이미지 지원
- "무관심 영역" 지원
설명
EasyMatch는 회색조 및 컬러 패턴 매칭 라이브러리입니다. 참조 패턴으로 시스템을 훈련시킨 후 다른 이미지에서 해당 패턴의 출현 위치를 찾아낼 수 있습니다. 이 도구는 시야 내에서 특정 부품의 위치가 알려지지 않았거나 부품의 존재 여부를 확인해야 할 때 매우 유용합니다. 이 라이브러리는 정규화된 상관 계수 방법을 사용하여 패턴과 대상 이미지 간의 차이를 측정하는 방식으로 작동합니다.

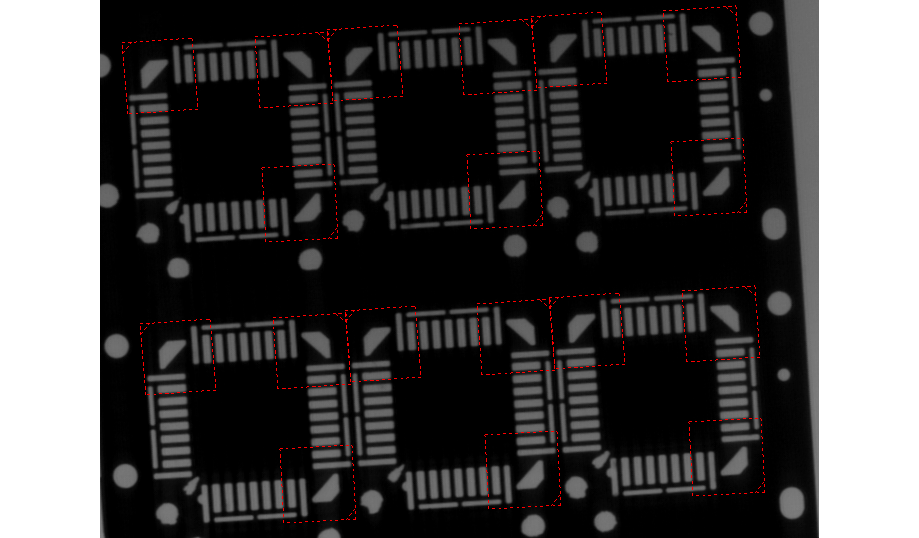

다중 패턴 발생
EasyMatch는 사용자가 정의한 수까지 패턴의 여러 발생 위치를 찾을 수 있습니다.

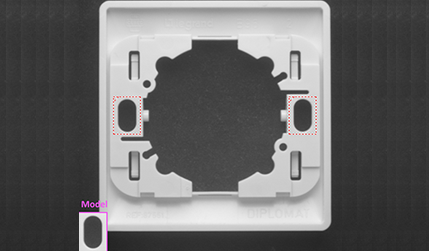

표준, 오프셋 정규화, 이득 정규화 및 완전 정규화 상관관계
상관관계는 그레이스케일 또는 컬러 이미지에 대해 계산됩니다. 패턴 조명 변동을 처리하기 위해 패턴 이미지는 정규화됩니다. EasyMatch는 그레이스케일 게인 및/또는 오프셋 보정 사용 여부에 따라 네 가지 정규화 모드를 제공합니다.
정상, 역상, 또는 혼합 대비
특정 조명 효과로 인해 물체의 대비가 반전되어 나타날 수 있습니다(흰색 바탕에 검은색 대신 검은색 바탕에 흰색 또는 그 반대의 경우). 응용 프로그램에 따라 반전된 인스턴스를 유지하거나 무시하는 것이 유용할 수 있습니다. 세 가지 대비 모드를 사용할 수 있습니다: 양의 발생만 고려, 음의 발생만 고려 또는 양쪽 모두 고려.

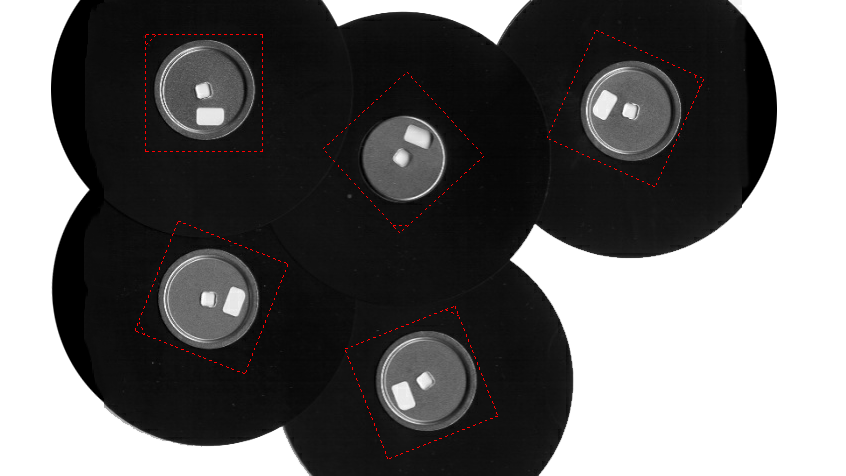

변환, 회전, 등방성/이방성 크기 조정
패턴과 대상 이미지 간의 최적 일치를 찾기 위해 대상은 수평 및 수직 방향으로 이동할 수 있습니다. 또한 회전 및/또는 X, Y 방향에서의 크기 변경을 동시에 또는 독립적으로 수행할 수 있습니다. 회전 각도와 크기 비율은 사용자가 지정한 범위 내에서 변동됩니다. 모든 자유도는 임의로 조합될 수 있습니다.

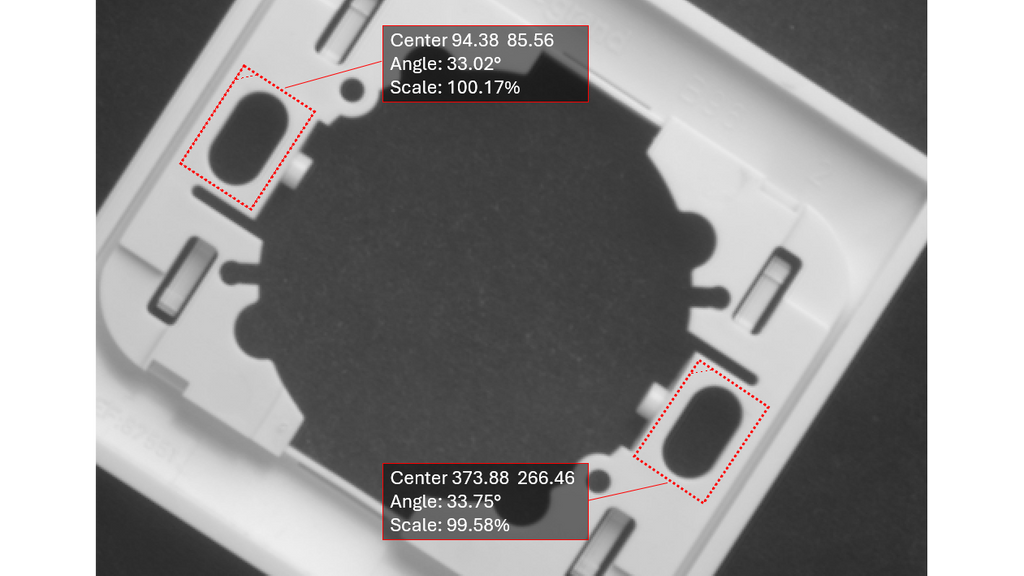

가변 정확도, 서브 픽셀 수준까지
패턴 측정 정확도는 선택할 수 있습니다(정확도가 낮을수록 속도가 빠름). 10분의 1 픽셀 정확도를 달성할 수 있습니다.

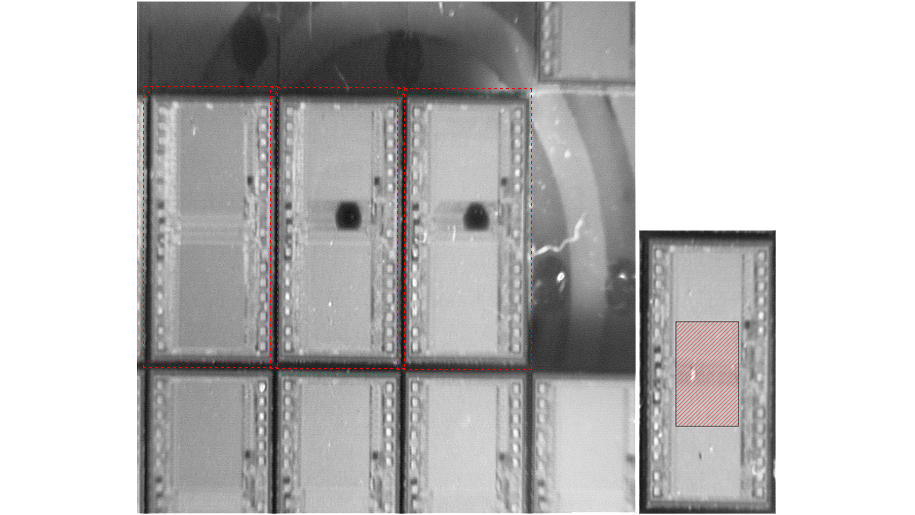

픽셀 따위 신경 안 써
패턴이 직사각형 ROI에 내접할 수 없을 경우, 임계값 수준 이하의 픽셀 값을 설정하여 패턴 주변부를 무시할 수 있습니다. 해당 픽셀들은 매칭 과정에 포함되지 않습니다. 템플릿의 일부가 샘플마다 달라지는 경우에도 동일한 기능을 활용할 수 있습니다.

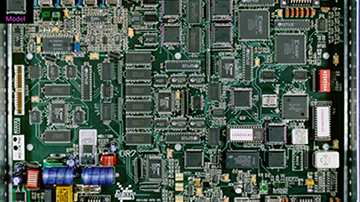

회색조 및 컬러 이미지
EasyMatch는 8비트 그레이스케일 이미지와 24비트 RGB 이미지 모두를 처리합니다.
비정방형 픽셀
비정방형 픽셀로 이미지를 획득할 경우 회전된 물체가 비뚤어져 보입니다. 픽셀 종횡비를 고려하면 이러한 효과를 보정할 수 있습니다.
기타 혜택
네오 라이선싱 시스템
네오는 새로운 라이선싱 시스템입니다. 신뢰할 수 있고 최첨단이며, 이제 Open eVision 및 eGrabber 라이선스를 저장할 수 있습니다. 네오를 사용하면 라이선스를 활성화할 위치를 선택할 수 있습니다. 네오 동글에서 활성화하거나 네오 소프트웨어 컨테이너에서 활성화할 수 있습니다. 라이선스를 구매한 후 나중에 결정하면 됩니다.
네오 동글은 견고한 하드웨어를 제공하며 컴퓨터 간 이동이 가능합니다. 네오 소프트웨어 컨테이너는 전용 하드웨어가 필요하지 않으며, 활성화된 컴퓨터에 연결됩니다.
Neo는 자체 전용 Neo 라이선스 관리자를 함께 제공합니다. 이 관리자는 두 가지 형태로 제공됩니다: 직관적이고 사용하기 쉬운 그래픽 사용자 인터페이스(GUI)와 Neo 라이선싱 절차를 쉽게 자동화할 수 있는 명령줄 인터페이스(CLI)입니다.
Windows 및 Linux용 모든 Open eVision 라이브러리
- Microsoft Windows 11, 10 for x86-64 (64비트) 프로세서 아키텍처
- x86_64 시스템용 Microsoft Windows 11, 10 IoT Enterprise
- x86-64(64비트) 및 ARMv8-A(64비트) 프로세서 아키텍처용 Linux (glibc 버전 2.18 이상)
Open eVision Studio
Open eVision Studio는 Open eVision의 평가, 프로토타이핑 및 개발 도구입니다. 직관적인 그래픽 사용자
인터페이스를 통해 eVision의 모든 2D 이미지 처리 기능을 호출하고 즉시 결과를 확인할 수 있습니다. 스크립팅 기능을 통해 해당 코드가 생성되며, 이를 복사하여 애플리케이션에 붙여넣을 수 있습니다.
Open eVision Studio는 무료이며(Open eVision 2.0 이상 사용 시), 별도의 라이선스가 필요하지 않습니다.
Software
- Host PC Operating System
-
Open eVision is a set of 64-bit libraries that require an Intel compatible processor with the SSE4 instruction set or an ARMv8-A compatible processor.
Open eVision can be used on the following operating systems:
Microsoft Windows 11, 10 for x86-64 (64-bit) processor architecture
Microsoft Windows 11, 10 IoT Enterprise for x86-64 systems
Linux for x86-64 (64-bit) and ARMv8-A (64-bit) processor architectures with a glibc version greater or equal to 2.18
Remote connections
Remote connections are allowed using remote desktop, TeamViewer or any other similar software.
Virtual machines
Virtual machines are supported. Microsoft Hyper-V, Oracle VirtualBox and libvirt hypervisors have been successfully tested.
Only the Neo Licensing System is compatible with virtualization.
Minimum requirements:
2 GB RAM to run an Open eVision application
8 GB RAM to compile an Open eVision application
Between 100 MB and 2 GB free hard disk space for libraries, depending on selected options.
- APIs
-
Supported programming languages :
The Open eVision libraries and tools support C++, Python and the programming languages compatible with the .NET (C#, VB.NET)
C++ requirements: A compiler compatible with the C++ 11 standard is required to use Open eVision
Python requirements: Python 3.11 or later is required to use the Python bindings for Open eVision
.NET requirements: .NET framework 4.8 (or later) or the .NET platform 6.0 (or later) are supported
Supported Integrated Development Environments:
Microsoft Visual Studio 2017 (C++, C#, VB .NET, C++/CLI)
Microsoft Visual Studio 2019 (C++, C#, VB .NET, C++/CLI)
Microsoft Visual Studio 2022 (C++, C#, VB .NET, C++/CLI)
QtCreator 4.15 with Qt 5.12
Ordering Information
- Product status
-
Released
- Product code - Description
-
PC4153 Open EasyMatch for USB dongle
PC4303 Open eVision EasyMatch
- Related products
-
PC6512 eVision/Open eVision USB Dongle (empty)
PC6514 Neo USB Dongle (empty)
