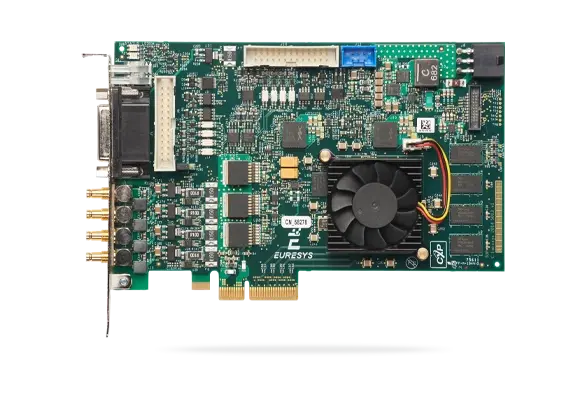

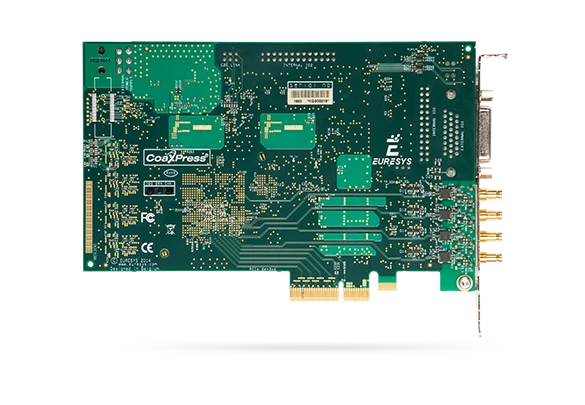

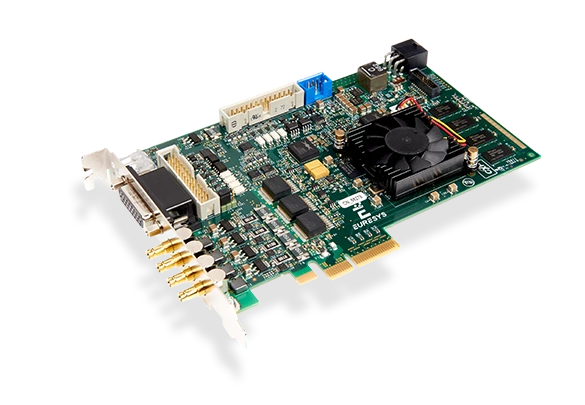

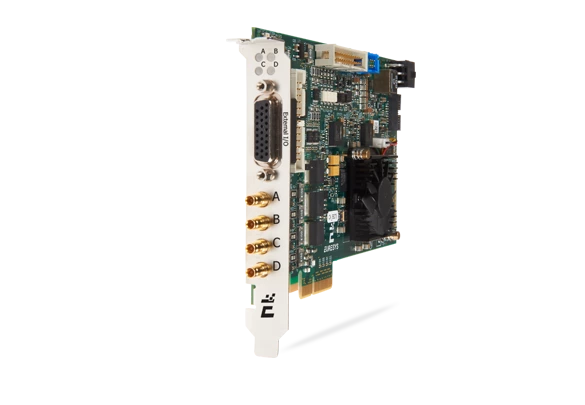

Coaxlink Quad 3D-LLE
配備內建雷射線提取功能的 Quad CXP-6 影像擷取卡，適用於 3D 輪廓測量
- 雷射線提取，不佔用主機 CPU 資源
- 將單一及雙雷射線提取至深度圖
- 即時生成 16 位元 3D 高度圖
- 可選演算法：最大值、峰值、重心 (COG)
- 精度：最高可達 1/256 像素（採用峰值與 COG 演算法時）
- 效能：從 1024 x 128 影像中擷取 38,000 條輪廓/秒；從 1024 x 64 影像中擷取 76,000 條輪廓/秒
- Memento 事件記錄工具
16 位元 3D 高程圖的即時生成
Coaxlink 會將計算出的 3D 高度圖無延遲地、即時傳輸至主機電腦的記憶體中。
雷射線提取，主機 CPU 使用率為零
Coaxlink 內建的 FPGA 會在影像擷取過程中測量雷射線的位置，且不會佔用主機 CPU 的資源。
好處

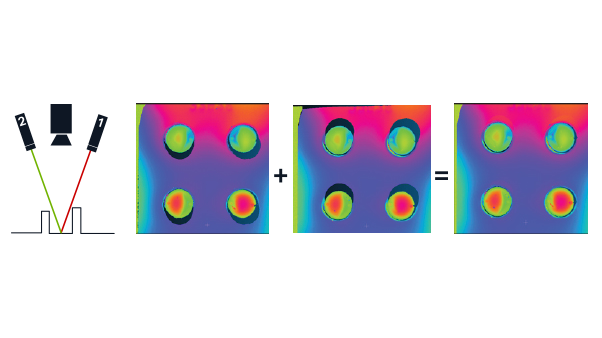

雙雷射線提取
在軟體與硬體實現的支援下，雙雷射線擷取流程可降低遮擋效應。當物體的某些部分未被任何雷射照射時，便會發生遮擋現象。透過使用兩道角度不同的雷射，可減少這些未定義區域。 Easy3DLaserLine 內建的「基於物體的校正」功能，可將擷取的資料整合為單一經校正的點雲。
長纜線支撐架
- 以 CXP-6 速度（6.25 Gbps）傳輸 40 公尺
- 以 CXP-3 速度 (3 Gbps) 傳輸 100 公尺
CoaXPress 供電
-
- 在 24 VDC 供電下，每通道可為您的攝影機提供最高 17 W 的電力，並具備自動裝置偵測、量測及過載保護功能。
- 可進行總電壓與電流測量，以及各通道的電壓與電流測量，以便進行驗證及監控性能偏差。
請使用標準同軸電纜
-
- 一條價格實惠的線纜，即可同時滿足資料傳輸、相機控制、快門觸發及電源供應的需求
- 具備頂級的可靠性與靈活性，即使在最嚴苛的環境下也能穩定運作
堅固耐用的連接器，確保可靠連接
Coaxlink CXP-6 採用配備推拉式鎖定系統的 DIN 1.0/2.3 連接器。
相容於 eGrabber
- eGrabber Studio：eGrabber 的互動式評估與示範應用程式，可存取由 GenTL Producers 提供的 GenICam 功能
- GenTL Console：一款命令列工具，可存取由 Euresys GenTL Producers 所提供的函式與指令
Memento 事件記錄工具
-
- Memento 是一款適用於 Coaxlink 和 Grablink 卡片的進階開發與除錯工具。
- Memento 會精確記錄所有與攝影機、幀擷取卡及其驅動程式，以及應用程式相關的事件日誌。
- 它為開發人員提供帶有時間戳記的事件精確時間軸，並附有上下文資訊和邏輯分析器視圖。
- 它在應用程式開發與除錯期間，以及設備運作期間，皆能提供極具價值的協助。
C2C-Link 攝影機同步功能
可精確同步連接至同一張卡上的多台區域掃描或線掃描攝影機
-
- 至同一張擴充卡
- 至同一台電腦中的不同擴充卡
- 不同電腦中的不同擴充卡
符合 GenICam 規範
包含對以下項目的支援：
-
- GenApi
- 標準功能命名規約 (SFNC)
- GenTL
高效能 DMA（直接記憶體存取）
-
- 直接傳輸至使用者分配的記憶體
- 硬體散射-匯集支援
提供 Windows、Linux 及 macOS 驅動程式
包括對 Intel 64 位元平台以及 ARM 64 位元平台的支援。
通用 I/O 線路
-
- 相容於多種感測器與位移編碼器。
- 高速差分輸入：支援直角式運動編碼器，最高頻率可達 5 MHz。
- 隔離式電流感測輸入：支援 5V、12V、24V 訊號電壓，最高 50 kHz，個別電氣隔離最高達 250VDC 及 170VAC RMS。
- 隔離式接觸式輸出。
- 符合 5V 規範的高速 TTL 輸入／LVTTL 輸出。
eGrabber
探索我們的幀擷取軟體
General
| Product name: | PC1637 Coaxlink Quad 3D-LLE |
| Product code: | 1637 |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 2.0 |
Camera Inputs
| Camera interface standard: | CoaXPress |
