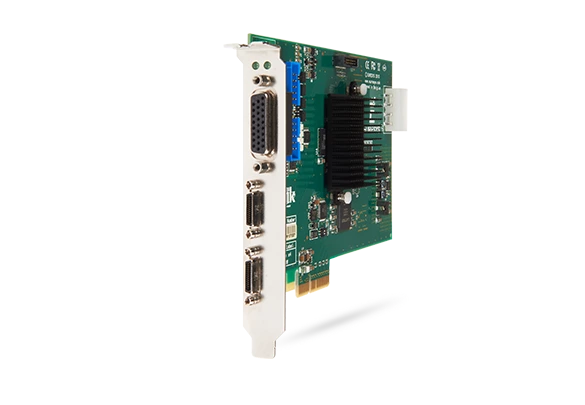

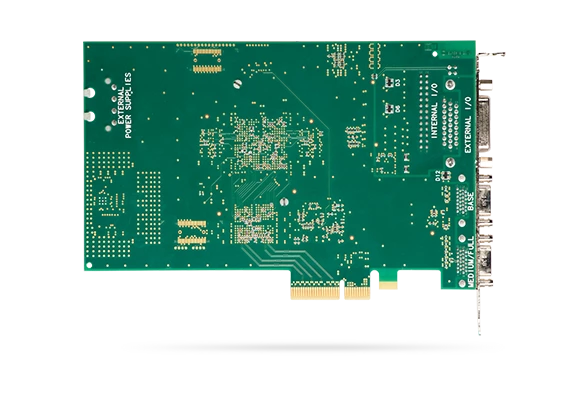

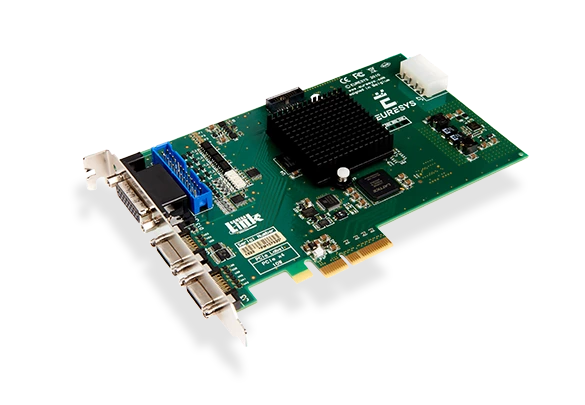

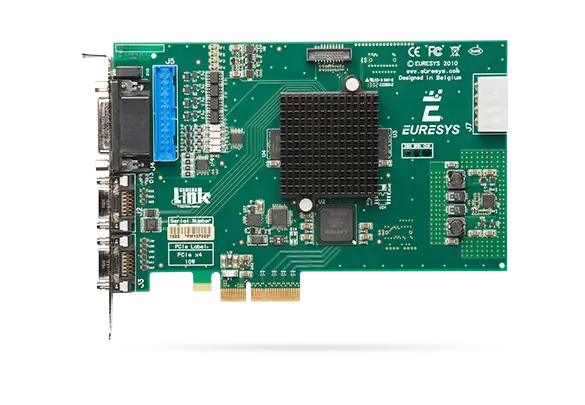

Grablink Full
適用於一台全規格 Camera Link 攝影機的影像擷取卡
- 適用於一款採用 Camera Link 80 位元、72 位元、Full、Medium 或 Base 配置的相機
- 與我們的 Camera Link 相機直接相容
- ECCO：擴展型 Camera Link 纜線長度
- PCIe x4 匯流排：850 MB/s 持續傳輸頻寬
- 具備 10 條功能豐富的數位 I/O 線路
- Memento 事件記錄工具
Camera Link
Camera Link 是一種專為相機介面應用所設計的串列通訊協定標準
Camera Link 是一種點對點的半並行／半串行資料介面，採用多組低電壓差分信號（LVDS）對，並配備一個或兩個 26 針腳的微型三角帶狀連接器（MDR-26）或 SDR-26 連接器。 Camera Link 提供多種配置，範圍從 Camera Link Base（一個連接器／纜線，提供 2 Gbps 頻寬）到 Camera Link 80-bit (Deca)（兩個連接器／纜線，提供 6.8 Gbps（850 Mbytes/s）頻寬）。 除了影像傳輸外，四組攝影機控制訊號還能提供直接且無延遲的攝影機控制功能。
ECCO：延長型 Camera Link 纜線運作
- 請使用更長的 Camera Link 纜線，最長可達 15 公尺！
好處
高效能 DMA（直接記憶體存取）
-
- 直接傳輸至使用者分配的記憶體
- 硬體散射-匯集支援
通用 I/O 線路
-
- 相容於多種感測器與運動編碼器。
- 高速差分輸入：支援正交式運動編碼器，最高頻率可達 5 MHz。
- 隔離式電流感測輸入：支援 5V、12V、24V 訊號電壓，最高 50 kHz，個別電氣隔離最高達 250VDC 及 170VAC RMS。
- 隔離式觸點輸出。
- 符合 5V 規範的高速 TTL 輸入／LVTTL 輸出。
利用速率轉換器實現靈活的線掃描相機操作
- 此速率轉換器是一款智慧型、可程式化的頻率倍增器／分頻器。
- 配合運動編碼器與線掃描攝影機使用時，可讓使用者選擇影像中像素的寬高比。
- 它提供了一種校準影像擷取鏈的方法，可輕鬆實現正方形（長寬比 1:1）像素。
提供 Windows 和 Linux 驅動程式
多機位拍攝
探索我們的 Camera Link 軟體
General
| Product name: | PC1622 Grablink Full |
| Product code: | 1622 |
| Product status: | Released |
Mechanical
| Form factor: | PCIe Card |
| Cooling method: | Air cooling / fan-cooled |
Host Bus
| Standard: | PCIe 1.0 |
Camera Inputs
| Camera interface standard: | Camera Link |
