Prosilica GT 4907

Prosilica GT
4907

  • Anpassung an einen weiten Temperaturbereich
  • IEEE 1588 PTP
  • Power over Ethernet(PoE)
  • 7,6 fps bei voller Auflösung

15,7 Megapixel Machine Vision Kamera für den Einsatz unter extremen Bedingungen

Die Prosilica GT4907 ist eine 15,7 Megapixel Kamera mit GigE Vision-kompatiblem Gigabit Ethernet Port and Hirose I/O Port. Der ON Semiconductor KAI-16070 TRUESENSE Gen 2 CCD Sensor liefert hervorragende Bildqualität für Monochrom- und Color-Kameras. Bei voller Auflösung erreicht die Kamera eine Framerate von 7,6 fps. Kleinere Regions of Interests (ROIs) ermöglichen höhere Frameraten. Die robuste Kamera ist optimiert für den Einsatz unter extremen Bedingungen. Die Prosilica GT4907 hat standardmäßig ein Large Format Gehäuse mit F-Mount Objektivanschluss. Monochrom-Modelle werden standardmäßig ohne Filter geliefert, Color-Modelle mit IRC30 Infrarot-Sperrfilter.



Vorteile und Features

  • GT4907: Monochrom-Modell, GT4907C: Color-Modell
  • GigE Vision Schnittstelle mit Power over Ethernet (PoE)
  • Verschraubter RJ45-Konnektor für den industriellen Einsatz
  • Kabellängen bis zu 100 m (CAT-5e oder CAT-6)
  • ON Semiconductor KAI-16070 TRUESENSE Gen 2 CCD Sensor mit hoher Lichtempfindlichkeit
  • Trigger over Ethernet (ToE) Action Commands für kostengünstige 1 -Kabellösungen
  • Umfassende I/O Funktionalität erleichtert die Systemintegration.
  • Planarity Adjustable (PA) EF-Mount (Modular Concept Option -18) zur elektronischen Steuerung von Blende und Fokus
  • Allied Visions Vimba SDK erleichtert die Software-Integration und ist kompatibel zu den meisten Third-Party Bilderverarbeitungsbibliotheken.



Optionen

  • F-Mount PA, M58-Mount, M58-Mount PA, EF-Mount PA, M42-Mount, M42-Mount PA
  • IR-Cut Filter, Schutzglas
  • Class 1 Sensor-Option

Weitere Informationen zu Filter- und Lens-Mount-Optionen finden sie im Modular Concept, zu weiteren Optionen unter Modifikationen.

Gemerkt Merken!
Vertrieb kontaktieren
Verfügbarkeit: Verfügbar
  • Spezifikationen
  • Features
  • Applikationen

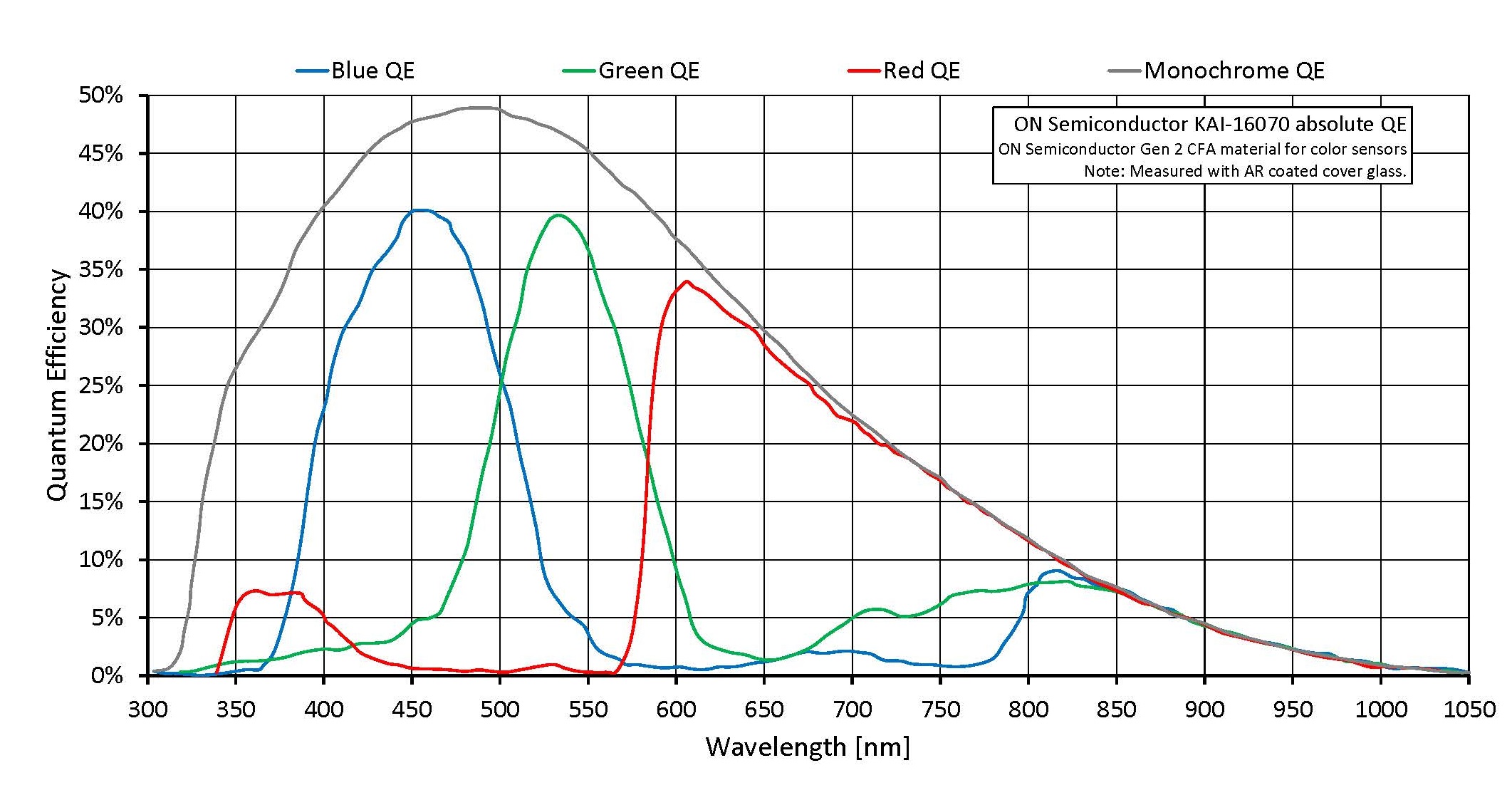

  • Quanteneffizienz
  • Downloads
  • Zubehör
Interface
IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE)
Auflösung
4864 (H) × 3232 (V)
Sensor
ON Semi KAI-16070
Sensortyp
CCD Progressive
Sensorgröße
Type 35 mm
Pixelgröße
7.4 µm × 7.4 µm
Objektivanschluss (Standard)
F-Mount
Max. Framerate (volle Auflösung)
7.6 fps
ADC
14 Bit
Bildzwischenspeicher (RAM)
128 MByte
Output
Bit-Tiefe
14 (monochrome); 12 (color) Bit
Monochrome Pixelformate
Mono8, Mono12, Mono12Packed, Mono14
YUV Color-Pixelformate
YUV411Packed, YUV422Packed, YUV444Packed
RGB Color-Pixelformate
RGB8Packed, BGR8Packed, RGBA8Packed, BGRA8Packed
Raw Pixelformate
BayerGR8, BayerGR12, BayerRG12Packed
General purpose Inputs/Outputs (GPIOs)
TTL I/Os
1 input, 2 outputs
Optogekoppelte I/Os
1 input, 2 outputs
RS232
1
Betriebsbedingungen/Abmessungen
Betriebstemperatur
-20 °C to +50 °C ambient (without condensation)
Spannungsversorgung
7 to 25 VDC; PoE
Leistungsaufnahme
7.7 W at 12 VDC; 9.5 W PoE
Masse
372 g
Abmessungen (L × B × H in mm)
96 × 66 × 53.3 mm (inkl. Anschlüsse)
Konformität
CE: 2014/30/EU (EMC), 2011/65/EU, including amendment 2015/863/EU (RoHS); FCC Class A; CAN ICES-003 Issue 4/5

Features zur Bildoptimierung:

  • Auto Gain (manuelle Gainsteuerung: 0 bis 32 dB)
  • Auto Belichtung (manuelle Belichtung: 35 µs bis 26,8 s)
  • Auto Weißabgleich (Color-Modelle)
  • Binning
  • Decimation
  • Farbton, Sättigung, Farbkorrektur (Color-Modelle)
  • Spaltendefekt-Maskierung
  • Gamma
  • LUTs (Look-Up Tables)
  • Region of interest (ROI), separates ROI für Auto Features
  • Bildspiegelung (X/Y)

Kamerakontroll-Features:

  • EF-Objektivsteuerung (Atikelnummer -18)
  • Event Channel
  • Chunk Daten
  • IEEE 1588 Precision Time Protocol (PTP)
  • RS232
  • Speicherbare Benutzereinstellungen
  • StreamBytesPerSecond (einfache Bandbreitenkontrolle)
  • Stream Hold
  • Sync out Modi: Trigger ready, input, exposing, readout, imaging, strobe, GPO
  • Tap Modus umschaltbar (four-tap, one-tap)
  • Kameratemperatur-Überwachung (Mainboard und Sensorboard)
  • Trigger over Ethernet (ToE) Action Commands

Prosilica GT4907 eignet sich ideal für viele Applikationen einschließlich:

  • Outdoor Bildverarbeitung
  • Verkehrsüberwachung / Intelligent Traffic Systems (ITS)
  • Öffentliche Sicherheit und Überwachung
  • Industrielle Inspektion
  • Machine Vision
  • Militär und Raumfahrt
