Pike F-032

Pike

F-032

  • Vielseitige 1394b Kamera
  • Große Funktionsvielfalt
  • Viele Varianten
  • Hohe Frameraten

1394b Industriekamera, VGA, hohe Framerate, 208 fps

Die Pike F-032B/C ist eine Industriekamera mit VGA Sensor (OnSemi HAD CCD) und 1394b Interface. Sie bietet besonders hohe Frameraten - bei voller Auflösung läuft sie mit 208 fps. Noch höhere Frameraten sind auch möglich: Mit einem kleineren AOI, Binning (s/w) oder Sub-Sampling. Die Pike F-032B/C ist zum Beispiel eine hervorragende Kamera für Bewegungsanalysen.

Optionen

  • 1394b Anschlüsse: Daisy Chain oder 1 x GOF , 1 x konventionell, Hirose power: out
  • Diverse IR Cut/Pass Filter und Objektivanschlüsse
  • Winkelkopf, Compact Housing Version, Boardlevel Version, Medical Design
  • Spezifikationen
  • Features
  • Applikationen
  • Quanteneffizienz
  • Downloads
  • Zubehör
Interface
IEEE 1394b - 800 Mb/s, 2 ports, daisy chain, fiber optic (GOF) optional
Auflösung
640 × 480
Sensor
OnSemi KAI-0340
Sensortyp
CCD Progressive
Sensorgröße
Type 1/3
Zellgröße
7.4 µm x 7.4 µm
Objektivanschluss
C-Mount, CS-Mount
Framerate
208 fps
ADC
14 Bit
Bildzwischenspeicher (RAM)
64 MByte
Output
Bit-Tiefe
8-14 bit Bit
Mono Modi
Mono8, Mono12, Mono16
Farbmodi RGB
RGB8
Raw Modi
Raw8, Raw12, Raw16
General purpose Inputs/Outputs (GPIOs)
Optogekoppelte I/Os
2 inputs, 4 outputs
RS-232
1
Betriebsbedingungen/Abmessungen
Betriebstemperatur
+5 °C to +50 °C
Spannungsversorgung
8 V to 36 V
Leistungsaufnahme (@12 V)
4 W
Masse
250 g
Abmessungen (L × B × H in mm)
96.8 × 44 × 44 mm inkl. Anschlüsse
Konformität
CE, RoHS, REACH, WEEE, FCC
  • High SNR Mode (bis zu 24 dB besserer Rauschabstand)
  • Low-Noise Binning Mode
  • Smear Reduction
  • Shading Correction
  • ROI, separates ROI für Auto Features
  • Binning
  • Decimation
  • Automatischer Gain (manuelle Gainkontrolle: 0 bis 22 dB)
  • Automatische Belichtung (18 µs bis 67 s)
  • Automatischer Weißabgleich
  • LUT (Look-up Tabelle)
  • Farbton, Sättigung, Farbkorrektur
  • Spiegelbild (X-Achse)
  • Bildausgabe verzögerbar
  • Trigger programmierbar, Level, Single, Bulk, programmierbare Verzögerung
  • Sequence Mode (sofortiger Parameterwechsel)
  • SIS (Secure Image Signature, Bildstempel für Trigger, Bildanzahl etc.)
  • Speicherbare Benutzereinstellungen

Die Pike F-032B/C  kombiniert eine sehr hohe Framerate von 208 fps (bei VGA-Auflösung) mit smarten Funktionen zur Bild-Vorverarbeitung und einer schnellen 1394b-Schnittstelle. Die modulare Bauweise der Pike schafft viele Möglichkeiten, sie an Kundenwünsche anzupassen. Genau wie alle anderen Kameras ist die Pike im „Medical“ Design mit hellgrauem Gehäuse erhältlich.

Diese Pike-Kamera eignet sich besonders für:

  • Anwendungen, die hohe Frameraten und herausragende Bildqualität erfordern
  • OEM Applikationen (Modularkonzept)
  • Sport, Bewegungsanalyse
  • 3D-Aufnahmen (Standbildaufnahmen oder bewegte Objekte)
  • 3D-Scans
  • Wissenschaft und Forschung
  • Healthcare
  • Multimedia und Entertainment
  • ITS (Intelligent traffic solutions)
  • Lange Kabel, 400 Meter und mehr ("fiber" Version)
Objektivs

Achtung: Dieser Selector filtert Objektive ausschließlich nach technischen Kriterien. Um die richtige Optik für Ihre eigenen Anforderungen zu finden, lassen Sie sich bitte von unseren Vertrieb- und Support-Teams beraten.

Objektiv
Hersteller
Anschluss
Brennweite
F-Stop
Sensorgröße
Merken
{{lens.manufacturer.title}} {{lens.id}} {{lens.id}}
{{lens.manufacturer.title}}
{{lens.mount.title}}
{{lens.focalLength}} mm
{{lens.fStop.title}}
{{lens.sensorSize.title}}

Interface-Kabel
Kabel
Beschreibung
Kamera Interface
Merken
{{interfaceCable.manufacturer.title}} {{interfaceCable.partNumber}} {{interfaceCable.partNumber}}
{{interfaceCable.description}}
{{joinObjects(interfaceCable.cameraInterfacefilter)}}

Interface-Karten
Interface-Karte
Beschreibung
Kamera Interface
Merken
{{interfaceCard.manufacturer.title}} {{interfaceCard.partNumber}} {{interfaceCard.partNumber}}
{{interfaceCard.description}}
{{joinObjects(interfaceCard.cameraInterfacefilter)}}

Trigger, I/O & power cables
Kabel
Beschreibung
Kamera Serie
Merken
{{trigger.manufacturer.title}} {{trigger.partNumber}} {{trigger.partNumber}}
{{trigger.description}}
{{series.title}}{{$last ? '' : ', '}}

Hubs & Repeaters
Hubs & Repeaters
Beschreibung
Kamera Interface
Merken
{{networking.manufacturer.title}} {{networking.partNumber}} {{networking.partNumber}}
{{networking.description}}
{{networking.cameraInterfacefilter.title}}

Tripod adapters
Tripod Adapter
Beschreibung
Kamera Serie
Merken
{{tripodAdapter.manufacturer.title}} {{tripodAdapter.partNumber}} {{tripodAdapter.partNumber}}
{{tripodAdapter.description}}
{{series.title}}{{$last ? '' : ', '}}

Power supplies
Power Supply
Beschreibung
Kamera Serie
Merken
{{powerSupply.manufacturer.title}} {{powerSupply.partNumber}} {{powerSupply.partNumber}}
{{powerSupply.description}}
{{series.title}}{{$last ? '' : ', '}}

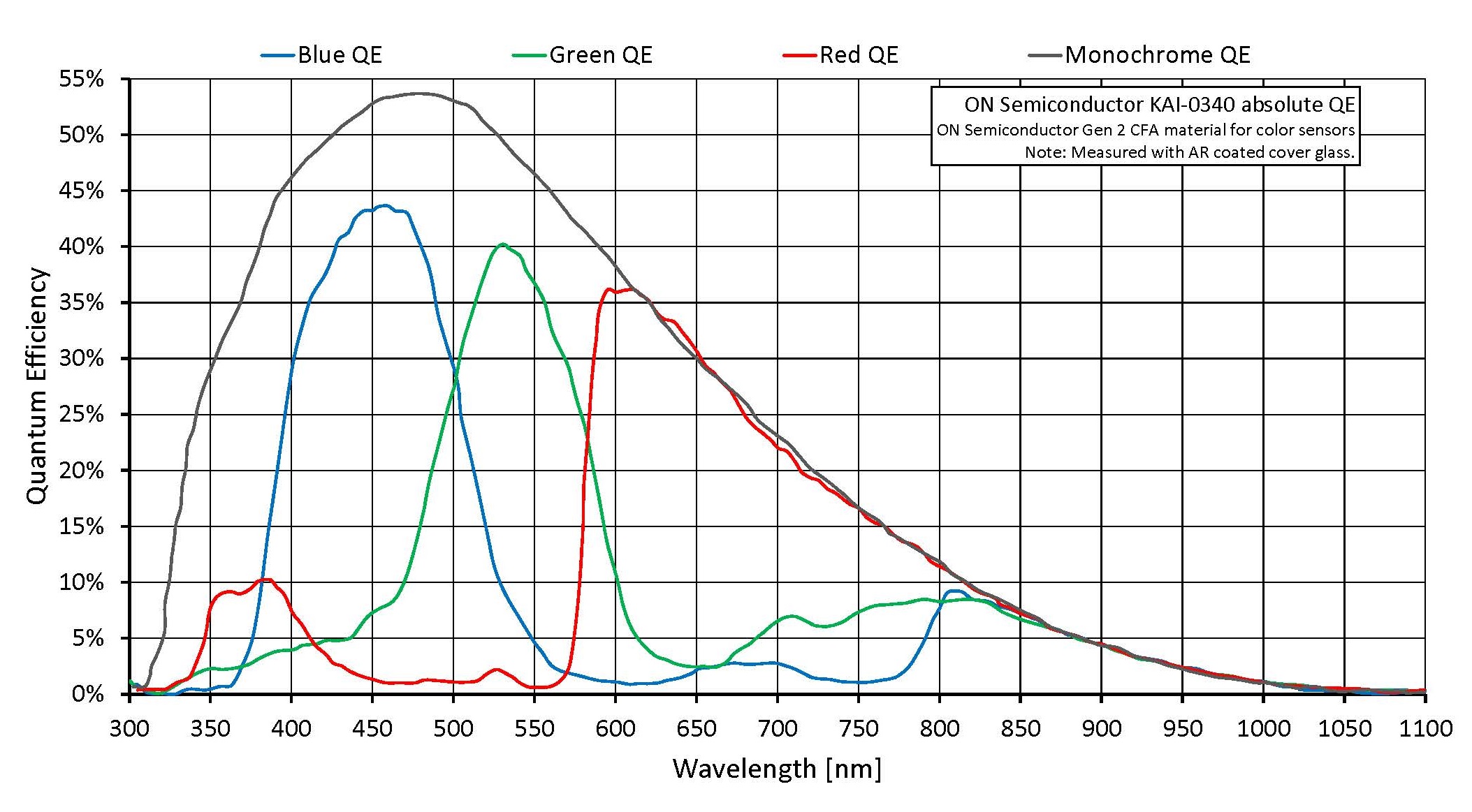

OnSemi KAI-0340 CCD Progressive sensor graph
