Guppy F-503

Guppy

F-503

  • 1394a Kamera
  • Niedriges Gewicht
  • Robustes Design
  • Machine Vision Kamera

Sehr kleine 5 Megapixel CMOS Kamera -  sehr preiswert  - FireWire

Die Guppy F-503B/C ist eine sehr kompakte, preiswerte Kamera mit einem CMOS Sensor (kein Blooming). Bei voller Auflösung macht sie bis zu 6.5 Bilder pro Sekunde. Mit einem kleineren AOI erreicht sie noch höhere Frameraten.

  • Spezifikationen
  • Features
  • Applikationen

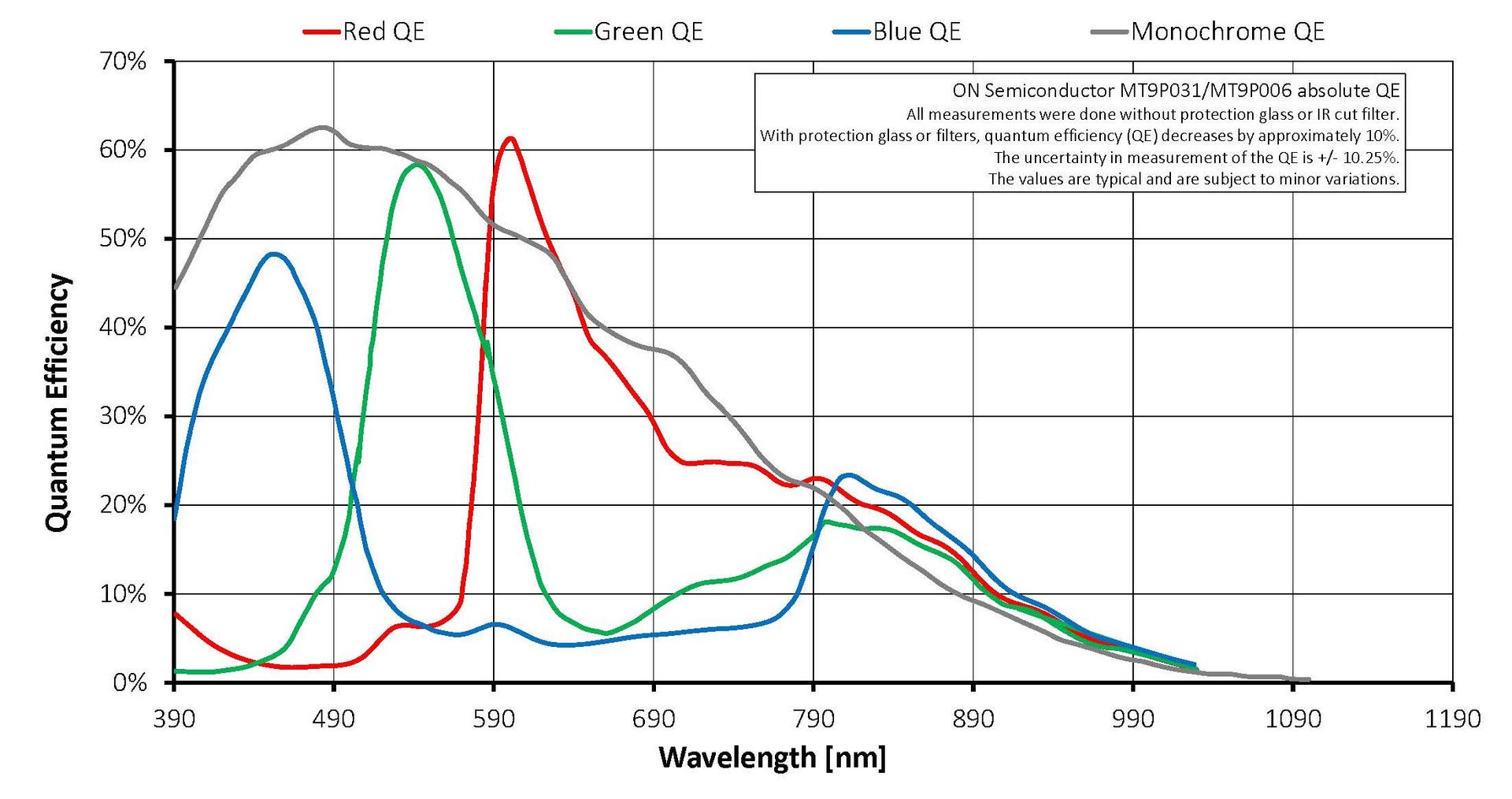

  • Quanteneffizienz
  • Downloads
  • Zubehör
Interface
IEEE 1394a - 400 Mb/s, 1 port
Auflösung
2592 × 1944
Sensor
Aptina MT9P031
Sensortyp
CMOS
Sensorgröße
Type 1/2.5
Zellgröße
2.2 µm x 2.2 µm
Objektivanschluss
C-Mount, CS-Mount
Framerate
6 fps
ADC
12 Bit
Output
Bit-Tiefe
8/12 Bit
Mono Modi
Mono8, Mono12, Mono16
Farbmodi RGB
n/a
Raw Modi
Raw8, Raw12, Raw16
General purpose Inputs/Outputs (GPIOs)
TTL I/Os
1 input, 3 outputs
RS-232
1
Betriebsbedingungen/Abmessungen
Betriebstemperatur
+5 °C to +45 °C
Spannungsversorgung
8 V to 36 V
Leistungsaufnahme (@12 V)
<2 W
Masse
50 g
Abmessungen (L × B × H in mm)
48.2 × 30 × 30 mm inkl. Anschlüsse
Konformität
CE, RoHS, REACH, WEEE, FCC
  • HDR Modus (High Dynamic Range Mode)
  • Defektpixel-Korrektur
  • Spiegelbild (X/Y)
  • LUT (Look-Up Table)
  • Binning
  • Decimation
  • ROI, separates ROI für Auto Features
  • Auto Gain (0 bis 26 dB)
  • Auto Belichtung (41 µs bis 2.3 s)
  • Auto Weißabgleich
  • Speicherbare Benutzereinstellungen

Die Guppy F-503B/C ist eine preiswerte 5 Megapixel-Kamera; ihr CMOS-Sensor hat kein Blooming und unterstützt den Defect Pixel Correction Mode. Diese Kamera passt zu vielen Applikationen:

  • Qualitätskontrolle
  • Industrielle Inspektion
  • Sicherheit und Überwachung
  • ... und mehr
Objektivs

Achtung: Dieser Selector filtert Objektive ausschließlich nach technischen Kriterien. Um die richtige Optik für Ihre eigenen Anforderungen zu finden, lassen Sie sich bitte von unseren Vertrieb- und Support-Teams beraten.

Objektiv
Hersteller
Anschluss
Brennweite
F-Stop
Sensorgröße
Merken
{{lens.manufacturer.title}} {{lens.id}} {{lens.id}}
{{lens.manufacturer.title}}
{{lens.mount.title}}
{{lens.focalLength}} mm
{{lens.fStop.title}}
{{lens.sensorSize.title}}

Interface-Kabel
Kabel
Beschreibung
Kamera Interface
Merken
{{interfaceCable.manufacturer.title}} {{interfaceCable.partNumber}} {{interfaceCable.partNumber}}
{{interfaceCable.description}}
{{joinObjects(interfaceCable.cameraInterfacefilter)}}

Interface-Karten
Interface-Karte
Beschreibung
Kamera Interface
Merken
{{interfaceCard.manufacturer.title}} {{interfaceCard.partNumber}} {{interfaceCard.partNumber}}
{{interfaceCard.description}}
{{joinObjects(interfaceCard.cameraInterfacefilter)}}

Trigger, I/O & power cables
Kabel
Beschreibung
Kamera Serie
Merken
{{trigger.manufacturer.title}} {{trigger.partNumber}} {{trigger.partNumber}}
{{trigger.description}}
{{series.title}}{{$last ? '' : ', '}}

Hubs & Repeaters
Hubs & Repeaters
Beschreibung
Kamera Interface
Merken
{{networking.manufacturer.title}} {{networking.partNumber}} {{networking.partNumber}}
{{networking.description}}
{{networking.cameraInterfacefilter.title}}

Tripod adapters
Tripod Adapter
Beschreibung
Kamera Serie
Merken
{{tripodAdapter.manufacturer.title}} {{tripodAdapter.partNumber}} {{tripodAdapter.partNumber}}
{{tripodAdapter.description}}
{{series.title}}{{$last ? '' : ', '}}

Power supplies
Power Supply
Beschreibung
Kamera Serie
Merken
{{powerSupply.manufacturer.title}} {{powerSupply.partNumber}} {{powerSupply.partNumber}}
{{powerSupply.description}}
{{series.title}}{{$last ? '' : ', '}}


Kamerainstallation und Technical Manual

Zusätzliche Dokumentation

3D CAD Dateien (STEP)

Bitte wählen Sie den Link eines 3D-Kameramodells mit einem Rechtsklick. Mit "Speichern unter" laden Sie die Datei herunter. Bitte extrahieren Sie nun die STEP-Datei. Um die STEP-Dateien anzusehen und zu vermessen, benötigen Sie einen 3D CAD-Viewer.

Download eines kostenlosen STEP-Viewers: http://www.ida-step.net/

Software und Firmware

Vimba ist unser aktuelles, zukunftssicheres SDK.



Sie können auch  Legacy Software herunterladen.



Bitte kontaktieren Sie unser Technical Support Team, um aktuelle Firmware für Ihre 1394  Kamera zu erhalten.
